Количество вопросов 133

На рисунке дан С - автомат. Представить его в табличной форме.
z_f\a_m a₁ a₂ a₃
z₁ a₃ - -
z₂ a₁ a₁ a₂
z₃ a₂ a₃ -
\u_h u₁ u₂ u₂
z_f\a_m a₁ a₂ a₃
z₁ w₁ - -
z₂ w₂ w₂ w₁
z₃ w₃ w₃
\u_h u₁ u₂ u₃
z_f\a_m a₁ a₂ a₃
z₁ w₁ - -
z₂ w₂ w₂ w₁
z₃ w₂ w₃

z_f\a_m	a₁	a₂	a₃
z₁	a₃	-	-
z₂	a₁	a₁	a₂
z₃	a₂	a₃	-

\u_h	u₁	u₂	u₂
z_f\a_m	a₁	a₂	a₃
z₁	w₁	-	-
z₂	w₂	w₂	w₁
z₃	w₃	w₃

\u_h	u₁	u₂	u₃
z_f\a_m	a₁	a₂	a₃
z₁	w₁	-	-
z₂	w₂	w₂	w₁
z₃	w₂	w₃

перейти к ответу ->>

Дана матричная схема алгоритма в таблице. Верно ли по ней построена ГСА, показанная на рисунке.
Y₁ Y₂ Y₃ Y₄ Y₅ Y₆ Y_k
Y_H x₁ x₁x₁
Y₁ 1
Y₂ 1
Y₃ x₃ x₃x₄
Y₄ x₃ x₅
Y₅ x₄ x₄
Y₆ 1

перейти к ответу ->>

На рисунке дан автомат Мили. Сколько минимально требуется элементов памяти для его представления структурным автоматом?

перейти к ответу ->>

На рисунке дан автомат Мура, в таблице 1 и таблице 2 соответственно дана кодировка состояний и входных сигналов. Записать уравнения функций возбуждения при синтезе графическим методом на JK-триггерах.
$\tau_1$ $\tau_2$
a₁ 0 1
a₂ 1 0
a₃ 1 1
X₁ X₂
z₁ 0 1
z₂ 1 0
z₃ 1 1

	$\tau_1$	$\tau_2$
a₁	0	1
a₂	1	0
a₃	1	1

	X₁	X₂
z₁	0	1
z₂	1	0
z₃	1	1

перейти к ответу ->>

Дан автомат Мили. Найти реакцию автомата на входное слово $\xi= (z_1, z_1, z_1, z_2, z_1, z_2, z_1, z_2)$ .

перейти к ответу ->>

На рисунке дан автомат Мили, в таблице 1 и таблице 2 соответственно дана кодировка состояний и входных сигналов. В таблице 3 дан 1-ый вариант кодировки выходных сигналов, а в таблице 4 дан 2-ой вариант кодировки. Составить уравнения выходных функций и определить какой из вариантов кодировки дает меньшую сложность уравнений.
$\tau_1$ $\tau_2$
a₁ 0 1
a₂ 1 0
a₃ 1 1
X₁ X₂
z₁ 0 1
z₂ 1 0
z₃ 1 1
y₁ y₂
w₁ 1 1
w₂ 1 0
w₃ 0 0
y₁ y₂
w₁ 0 1
w₂ 0 0
w₃ 1 1

	$\tau_1$	$\tau_2$
a₁	0	1
a₂	1	0
a₃	1	1

	X₁	X₂
z₁	0	1
z₂	1	0
z₃	1	1

	y₁	y₂
w₁	1	1
w₂	1	0
w₃	0	0

	y₁	y₂
w₁	0	1
w₂	0	0
w₃	1	1

перейти к ответу ->>

В таблице 1 и таблице 2 дан автомат Мили. Кодировка состояний, входных и выходных сигналов дана в таблице 3, таблице 4 и таблице 5 соответственно. Записать уравнения функций возбуждения при синтезе на RS-триггерах.
z\a a1 a2 a3
z1 a1 a3 a1
z2 a2 a2 -
z\a a1 a2 a3
z1 w2 w1 w2
z2 w1 w2 -
$\tau_1$ $\tau_2$
a₁ 0 1
a₂ 1 0
a₃ 1 1
x
z₁ 1
z₂ 0
y
w₁ 1
w₂ 0

z\a	a1	a2	a3
z1	a1	a3	a1
z2	a2	a2	-

z\a	a1	a2	a3
z1	w2	w1	w2
z2	w1	w2	-

	$\tau_1$	$\tau_2$
a₁	0	1
a₂	1	0
a₃	1	1

	x
z₁	1
z₂	0

	y
w₁	1
w₂	0

перейти к ответу ->>

На рисунке дан автомат Мили, в таблице 1 и таблице 2 соответственно дана кодировка состояний и входных сигналов. Записать уравнения функций возбуждения при синтезе графическим методом на RS-триггерах.
$\tau_1$ $\tau_2$
a₁ 0 1
a₂ 1 0
a₃ 1 1
X
z₁ 0
z₂ 1

	$\tau_1$	$\tau_2$
a₁	0	1
a₂	1	0
a₃	1	1

	X
z₁	0
z₂	1

перейти к ответу ->>

Зависит ли функция выходов y_n от входных сигналов x_l?с

перейти к ответу ->>

Дана МСА МП в таблице. Представить ее в виде ЛСА.
Y₁ Y₂ Y₃ Y₄ Y₅ Y_k
Y_H x₁ x₁
Y₁ x₂ x₂
Y₂ 1
Y₃ x₃ x₃
Y₄ x₄ x₄
Y₅ 1

перейти к ответу ->>

В таблице 1 и таблице 2 дан автомат Мили. Кодировка состояний, входных и выходных сигналов дана в таблице 3, таблице 4 и таблице 5 соответственно. Записать уравнения выходов.
z\a a1 a2 a3
z1 a3 - a1
z2 a2 a2 a3
z\a a1 a2 a3
z1 w2 - w3
z2 w3 w2 w1
$\tau_1$ $\tau_2$
a₁ 1 1
a₂ 1 0
a₃ 0 1
x
z₁ 0
z₂ 1
y₁ y₂
w₁ 1 1
w₂ 1 0
w₃ 0 1

z\a	a1	a2	a3
z1	a3	-	a1
z2	a2	a2	a3

z\a	a1	a2	a3
z1	w2	-	w3
z2	w3	w2	w1

	$\tau_1$	$\tau_2$
a₁	1	1
a₂	1	0
a₃	0	1

	x
z₁	0
z₂	1

	y₁	y₂
w₁	1	1
w₂	1	0
w₃	0	1

перейти к ответу ->>

На рисунке дан граф автомата Мура. Представить его в теоретико-множественной форме.

перейти к ответу ->>

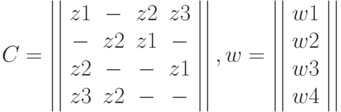

Автомат представлен в матричной форме. Задать автомат в виде графа и в табличной форме. $С=\left|\left|\begin{array}{ccc}z2/w1& -& z1/w1\\z1/w1& -& z2/w2\\z1/w2& z2/w1& - \end{array}\right|\right|$

перейти к ответу ->>

В таблице 1 дан автомат Мура. Кодировка состояний, входных и выходных сигналов дана в таблице 2, таблице 3 и таблице 4 соответственно. Записать уравнения функций возбуждения при синтезе на T-триггерах.
u u1 u2 u1 u2 u3
z\a a1 a2 a3 a4 a5
z1 a1 - a2 a3 a5
z2 - a5 a3 a2 a4
$\tau_1$ $\tau_2$ $\tau_3$
a₁ 0 1 1
a₂ 1 0 0
a₃ 1 0 1
a₄ 1 1 0
a₅ 1 1 1
X₁ X₂
z₁ 0 1
z₂ 1 0
z₃ 1 1
r₁ r₂
u₁ 0 0
u₂ 0 1
u₃ 1 0

u	u1	u2	u1	u2	u3
z\a	a1	a2	a3	a4	a5
z1	a1	-	a2	a3	a5
z2	-	a5	a3	a2	a4

	$\tau_1$	$\tau_2$	$\tau_3$
a₁	0	1	1
a₂	1	0	0
a₃	1	0	1
a₄	1	1	0
a₅	1	1	1

	X₁	X₂
z₁	0	1
z₂	1	0
z₃	1	1

	r₁	r₂
u₁	0	0
u₂	0	1
u₃	1	0

перейти к ответу ->>

На рисунке дан автомат Мура, в таблице 1 и таблице 2 соответственно дана кодировка состояний и входных сигналов. Записать уравнения функций возбуждения при синтезе графическим методом на D-триггерах.
$\tau_1$ $\tau_2$
a₁ 0 0
a₂ 1 0
a₃ 0 1
a₄ 1 1
X₁ X₂
z₁ 0 1
z₂ 1 0
z₃ 1 1

	$\tau_1$	$\tau_2$
a₁	0	0
a₂	1	0
a₃	0	1
a₄	1	1

	X₁	X₂
z₁	0	1
z₂	1	0
z₃	1	1

перейти к ответу ->>

Работу какого триггера описывает в таблице?
0 1
0 0 0 1
0 1 1 1
1 0 0 0
1 1 1 0

	0	1
0 0	0	1
0 1	1	1
1 0	0	0
1 1	1	0

перейти к ответу ->>

Дан автомат Мура. Найти реакцию автомата на входное слово $\xi= (z_3, z_2, z_2 , z_3, z_2, z_1, z_3)$
w w1 w2 w3 w4
z\a a1 a2 a3 a4
z1 a1 - a2 a3
z2 a3 a2 a1 a2
z3 a4 a1 - a1

w	w1	w2	w3	w4
z\a	a1	a2	a3	a4
z1	a1	-	a2	a3
z2	a3	a2	a1	a2
z3	a4	a1	-	a1

перейти к ответу ->>

На рисунке дан автомат Мура. Сколько минимально требуется входов для его представления структурным автоматом?

перейти к ответу ->>

В таблице 1 дан автомат Мура. Кодировка состояний, входных и выходных сигналов дана в таблице 2, таблице 3 и таблице 4 соответственно. Записать уравнения выходов.
u u1 u2 u3 u2 u3
z\a a1 a2 a3 a4 a5
z1 a4 - a2 a3 -
z2 a3 - a5 a2 a4
z3 a1 a1 - a1 a3
$\tau_1$ $\tau_2$ $\tau_3$
a₁ 0 0 1
a₂ 0 1 0
a₃ 0 1 1
a₄ 1 1 0
a₅ 1 1 1
X₁ X₂
z_f 0 1
z₂ 1 0
z₃ 1 1
r₁ r₂
u_f 0 0
u₂ 0 1
u₃ 1 0

u	u1	u2	u3	u2	u3
z\a	a1	a2	a3	a4	a5
z1	a4	-	a2	a3	-
z2	a3	-	a5	a2	a4
z3	a1	a1	-	a1	a3

	$\tau_1$	$\tau_2$	$\tau_3$
a₁	0	0	1
a₂	0	1	0
a₃	0	1	1
a₄	1	1	0
a₅	1	1	1

	X₁	X₂
z_f	0	1
z₂	1	0
z₃	1	1

	r₁	r₂
u_f	0	0
u₂	0	1
u₃	1	0

перейти к ответу ->>

Какой тип абстрактного автомата может быть использован в качестве элемента памяти?

перейти к ответу ->>

Дана ЛСА.
$y_H x_1\uparrow^1 x_2\uparrow^2 y_1\downarrow^2 y_3\downarrow^6 x_3\uparrow^5 y_5\downarrow^4 y_6 x_5\uparrow^4 y_7\omega\uparrow^5\downarrow^1 y_2 y_4 x_4\uparrow^6 y_8\downarrow^5 y_K.$
Верно ли построена ГСА, представленная на рисунке

перейти к ответу ->>

В таблице 1 дан автомат Мура. Кодировка состояний, входных и выходных сигналов дана в таблице 2, таблице 3 и таблице 4 соответственно. Записать уравнения функций возбуждения при синтезе на D-триггерах.
u u1 u2 u3 u2 u3
z\a a1 a2 a3 a4 a5
z1 a4 - a2 a3 -
z2 a3 - a5 a2 a4
z3 a1 a1 - a1 a3
$\tau_1$ $\tau_2$ $\tau_3$
a₁ 0 0 1
a₂ 0 1 0
a₃ 0 1 1
a₄ 1 1 0
a₅ 1 1 1
X₁ X₂
z_f 0 1
z₂ 1 0
z₃ 1 1
r₁ r₂
u_f 0 0
u₂ 0 1
u₃ 1 0

u	u1	u2	u3	u2	u3
z\a	a1	a2	a3	a4	a5
z1	a4	-	a2	a3	-
z2	a3	-	a5	a2	a4
z3	a1	a1	-	a1	a3

	$\tau_1$	$\tau_2$	$\tau_3$
a₁	0	0	1
a₂	0	1	0
a₃	0	1	1
a₄	1	1	0
a₅	1	1	1

	X₁	X₂
z_f	0	1
z₂	1	0
z₃	1	1

	r₁	r₂
u_f	0	0
u₂	0	1
u₃	1	0

перейти к ответу ->>

Для какого триггера при переходе из "07" в "17" функция возбуждения $\varphi = 1$ , а функция $\psi =0$ ?

перейти к ответу ->>

На рисунке дана ГСА МП. Верно ли сделана разметка для построения графа автомата Мили?

перейти к ответу ->>

На рисунке дана ГСА МП. Представить ее в виде ЛСА.

перейти к ответу ->>

Обладает ли автомат, представленный в таблице полнотой системы выходов?
\w w₁ w₂ w₃ w₄
z\a a1 a2 a3 a4
z1 a2 a3 a2 a1
z2 a3 a2 a1 a2
z3 a4 a1 a4 a1

\w	w₁	w₂	w₃	w₄
z\a	a1	a2	a3	a4
z1	a2	a3	a2	a1
z2	a3	a2	a1	a2
z3	a4	a1	a4	a1

перейти к ответу ->>

Автомат представлен в теоретико-множественной форме:
$A={a_1, a_2, a_3 }; Z= { z_1, z_2}; W= { w_1, w_2, w_3}; \delta: a_2= \delta( a_1 , z_1); a_1= \delta( a_2 , z_1);\\ a_3= \delta( a_2 , z_2); a_1= \delta( a_3 , z_2); a_2= \delta( a_3 , z_1); \lambda: w_3= \lambda( a_1); w_1= \lambda ( a_2); w_2= \lambda ( a_3).$
Дать его табличную форму описания.

перейти к ответу ->>

Автомат задан явно:
$A={a_1, a_2, a_3 }; Z= { z_1, z_2, z_3}; W= { w_1, w_2}; U= { u_1, u_2, u_3}; \delta: a_1= \delta( a_1, z_1);\\ a_3= \delta( a_1, z_3); a_1= \delta( a_2, z_1); a_3= \delta( a_2, z_2); a_3= \delta( a_3, z_1); a_2= \delta( a_3, z_2); \\ \lambda_1: w_1= \lambda_1 ( a_1 , z_1); w_2= \lambda_1 ( a_1 , z_3); w_2= \lambda_1 ( a_2 , z_1);\\ w_1= \lambda_ 1 ( a_2 , z_2); w_2= \lambda_1 ( a_3 , z_1);\\ w_2= \lambda_1 ( a_3 , z_2). \lambda_2: u_3= \lambda_2 ( a_1); u_1= \lambda_2 ( a_2); u_2= \lambda_2 ( a_3).$
Представить его в матричной форме.

перейти к ответу ->>

От чего зависит число выходов структурного автомата Мили?

перейти к ответу ->>

На рисунке дан граф автомата Мили. Построить эквивалентный автомат Мура.

перейти к ответу ->>

Автомат задан в табличной форме. Представить его в виде графа.
w1 w3 w2 w1
a1 a2 a3 a4
z1 a2 - - a1
z2 - a3 a4 -
z3 a4 a1 a2 a2

	w1	w3	w2	w1
	a1	a2	a3	a4
z1	a2	-	-	a1
z2	-	a3	a4	-
z3	a4	a1	a2	a2

перейти к ответу ->>

Для автомата Мили заданы таблицы переходов (табл.1) и выходов(табл.2). Построить граф автомата и его матричную форму задания.
a1 a2 a3
z1 a2 a1 a1
z2 a3 a3 a2
a1 a2 a3
z1 w3 w1 w4
z2 w2 w3 w2

	a1	a2	a3
z1	a2	a1	a1
z2	a3	a3	a2

	a1	a2	a3
z1	w3	w1	w4
z2	w2	w3	w2

перейти к ответу ->>

Автомат представлен в теоретико-множественной форме:
$A={a_1, a_2, a_3 }; Z= { z_1, z_2}; W= { w_1, w_2 }; \delta: a_3= \delta( a_1 , z_2); a_1= \delta( a_2 , z_1);\\ a_3= \delta( a_2 , z_2); a_2= \delta( a_3 , z_1); a_1= \delta( a_3 , z_2); \lambda: w_1= \lambda( a_1); w_1= \lambda ( a_2); w_2= \lambda ( a_3).$
Дать его табличную форму описания.

перейти к ответу ->>

Дан автомат Мили. Найти реакцию автомата на входное слово $\xi= (z_1, z_2, z_2, z_1, z_2, z_2, z_1, z_1)$ .

перейти к ответу ->>

Дан автомат Мура. Найти реакцию автомата на входное слово $\xi= (z_1, z_2, z_1, z_1, z_3, z_3, z_2)$

перейти к ответу ->>

Дан автомат Мили. Найти реакцию автомата на входное слово $\xi= (z_2, z_1, z_2 , z_1, z_1, z_2)$ .
a1 a2 a3
z1 a2 a1 a1
z2 a3 a3 a2
a1 a2 a3
z1 w1 w3 w1
z2 w2 w2 w2

перейти к ответу ->>

Дан автомат Мура (табл.1). Построить эквивалентный автомат Мили.
w w1 w2 w3 w1
z\a a1 a2 a3 a4
z1 a1 a3 a2 a1
z2 a3 a4 a1 a2
z3 a4 a1 a4 a1
z\a a1 a2 a3 a4
z1 a1 a3 a2 a1
z2 a3 a4 a1 a2
z3 a3 a1 a4 a1
z\a a1 a2 a3 a4
z1 w1 w1 w2 w1
z2 w1 w2 w1 w2
z3 w3 w1 w2 w1
z\a a1 a2 a3 a4
z1 w1 w2 w2 w1
z2 w2 w2 w1 w2
z3 w3 w1 w3 w1

w	w1	w2	w3	w1
z\a	a1	a2	a3	a4
z1	a1	a3	a2	a1
z2	a3	a4	a1	a2
z3	a4	a1	a4	a1

z\a	a1	a2	a3	a4
z1	a1	a3	a2	a1
z2	a3	a4	a1	a2
z3	a3	a1	a4	a1

z\a	a1	a2	a3	a4
z1	w1	w1	w2	w1
z2	w1	w2	w1	w2
z3	w3	w1	w2	w1

z\a	a1	a2	a3	a4
z1	w1	w2	w2	w1
z2	w2	w2	w1	w2
z3	w3	w1	w3	w1

перейти к ответу ->>

На рисунке дан граф автомата Мили. Построить эквивалентный автомат Мура.

перейти к ответу ->>

На рисунке дана ГСА МП. Представить ее в виде формул перехода.

перейти к ответу ->>

На рисунке дана ГСА МП. Представить ее в виде ЛСА.

перейти к ответу ->>

На рисунке дана ГСА МП. Представить ее в виде МСА.

перейти к ответу ->>

Дана ЛСА.
$y_H x_1\uparrow^1 x_2\uparrow^2 y_1\downarrow^2 y_3\downarrow^6 x_3\uparrow^3 y_5\downarrow^4 y_6 x_5\uparrow^4 y_7\downarrow^3\omega\uparrow^5\downarrow^1 y_2 y_4 x_4\uparrow^6 y_8\downarrow^5 y_K$
Верно ли построена ГСА, представленная на рисунке

перейти к ответу ->>

Дана матричная схема алгоритма в таблице. Верно ли по ней построена ЛСА
Y₁ Y₂ Y₃ Y₄ Y₅ Y₆ Y_k
Y_H x₁ x₁x₁
Y₁ 1
Y₂ 1
Y₃ x₃ x₃x₄
Y₄ x₃ x₅
Y₅ x₄ x₄
Y₆ 1
$y_H x_1\uparrow^1 y_1\downarrow^1 y_2 x_2\uparrow^2 y_3 x_3\uparrow^2 y_4\omega\uparrow^3\downarrow^2 y_5\downarrow^3 y_6 y_K$

перейти к ответу ->>

На рисунке дана ГСА МП. Верно ли сделана разметка для построения графа автомата Мили?

перейти к ответу ->>

На рисунке дана ГСА МП. Построить граф автомата Мили.

перейти к ответу ->>

На рисунке дана ГСА МП. Верно ли сделана разметка для построения графа автомата Мура?

перейти к ответу ->>

На рисунке дана ГСА МП. Построить граф автомата Мура, выполнив правильную разметку.

перейти к ответу ->>

На рисунке дан С- автомат. Сколько минимально требуется входов для его представления структурным автоматом?

перейти к ответу ->>

На рисунке дан автомат Мили. Сколько минимально требуется выходов для его представления структурным автоматом?

перейти к ответу ->>

От чего зависит число входов структурного автомата?

перейти к ответу ->>

На рисунке дан абстрактный автомат. Закодируйте состояния для его представления структурным автоматом?

перейти к ответу ->>

Что означает полнота системы переходов автомата?

перейти к ответу ->>

Что означает полнота системы выходов автомата?

перейти к ответу ->>

Почему в качестве элемента памяти используется абстрактный автомат Мура?

перейти к ответу ->>

Работу какого триггера описывается в таблице
$\tau_{исх.}$ $\varphi \psi$ $\tau_{пер.}$
0 0 - 0
0 1 0 1
1 0 1 0
1 - 0 1

перейти к ответу ->>

В таблице 1 дан автомат Мура. Кодировка состояний, входных и выходных сигналов дана в таблице 2, таблице 3 и таблице 4 соответственно. Записать уравнения функций возбуждения при синтезе на T-триггерах.
\u u1 u2 u1 u2 u3
z\a a1 a2 a3 a4 a5
z1 a1 - a2 a3 -
z2 a3 a3 a5 a2 a4
z3 a4 - - a1 -
$\tau_1$ $\tau_2$ $\tau_3$
a₁ 0 1 1
a₂ 1 0 0
a₃ 1 0 1
a₄ 1 1 0
a₅ 1 1 1
X₁ X₂
z₁ 0 1
z₂ 1 0
z₃ 1 1
r₁ r₂
u₁ 0 0
u₂ 0 1
u₃ 1 0

перейти к ответу ->>

В таблице 1 и таблице 2 дан автомат Мили. Кодировка состояний, входных и выходных сигналов дана в таблице 3, таблице 4 и таблице 5 соответственно. Записать уравнения выходов.
z\a a1 a2 a3
z1 a3 a3 a1
z2 a2 a2 a3
z\a a1 a2 a3
z1 w2 w1 w3
z2 w3 w2 w1
$\tau_1$ $\tau_2$
a₁ 0 1
a₂ 1 0
a₃ 1 1
x
z₁ 0
z₂ 1
y₁ y₂
w₁ 1 1
w₂ 1 0
0 1

перейти к ответу ->>

В таблице 1 и таблице 2 дан автомат Мили. Кодировка состояний, входных и выходных сигналов дана в таблице 3, таблице 4 и таблице 5 соответственно. Записать уравнения функций возбуждения при синтезе на JK-триггерах.
z\a a1 a2 a3
z1 a1 a3 a1
z2 a2 a2 -
z\a a1 a2 a3
z1 w2 w1 w2
z2 w1 w2 -
$\tau_1$ $\tau_2$
a₁ 0 1
a₂ 1 0
a₃ 1 1
x
z₁ 1
z₂ 0
y
w₁ 1
w₂ 0

перейти к ответу ->>

На рисунке дан автомат Мили, в таблице 1 и таблице 2соответственно дана кодировка состояний и входных сигналов. В таблице 3 дан 1-ый вариант кодировки выходных сигналов, а в таблице 4 дан 2-ой вариант кодировки. Составить уравнения выходных функций и определить какой из вариантов кодировки дает меньшую сложность уравнений.
$\tau_1$ $\tau_2$
a₁ 0 0
a₂ 0 1
a₃ 1 0
X₁ X₂
z₁ 0 1
z₂ 1 0
z₃ 1 1
y₁ y₂
w₁ 0 1
w₂ 1 1
w₃ 0 0
y₁ y₂
w₁ 0 1
w₂ 0 0
w₃ 1 1

перейти к ответу ->>

На рисунке дан автомат Мили, в таблице 1 и таблице 2 соответственно дана кодировка состояний и входных сигналов. Записать уравнения функций возбуждения при синтезе графическим методом на T-триггерах.
$\tau_1$ $\tau_2$
a₁ 0 1
a₂ 1 0
a₃ 1 1
X
z₁ 0
z₂ 1

перейти к ответу ->>

На рисунке дан автомат Мура, в таблице 1 и таблице 2 соответственно дана кодировка состояний и входных сигналов. В таблице 3 дан 1-ый вариант кодировки выходных сигналов, а в таблице 4 дан 2-ой вариант кодировки. Составить уравнения выходных функций и определить какой из вариантов кодировки дает меньшую сложность уравнений.
$\tau_1$ $\tau_2$
a₁ 0 1
a₂ 1 0
a₃ 1 1
a₄ 0 0
X₁ X₂
z₁ 0 1
z₂ 1 0
z₃ 1 1
y₁ y₂
w₁ 1 1
w₂ 0 0
w₃ 1 0
y₁ y₂
w₁ 1 0
w₂ 1 1
w₃ 0 1

перейти к ответу ->>

На рисунке дан автомат Мура, в таблице 1 и таблице 2 соответственно дана кодировка состояний и входных сигналов. Записать уравнения функций возбуждения при синтезе графическим методом на D-триггерах.
$\tau_1$ $\tau_2$
a₁ 0 1
a₂ 1 0
a₃ 1 1
a₄ 0 0
X₁ X₂
z₁ 0 1
z₂ 1 0
z₃ 1 1

перейти к ответу ->>

Автомат задан явно:
$A={a_1, a_2, a_3 }; Z= { z_1, z_2}; W= { w_1, w_2}; U= { u_1, u_2, u_3}; \delta: a_2= \delta( a_1 , z_1); \\a_3= \delta( a_1 , z_2); a_1= \delta( a_2 , z_1); a_3= \delta( a_2 , z_2); a_3= \delta( a_3 , z_1); a_2= \delta( a_3 , z_2);\\ \lambda_1: w_1= \lambda1 ( a_1 , z_1); w_2= \lambda_1 ( a_1 , z_2); w_2= \lambda_1 ( a_2 , z_1); w_1= \lambda_1 ( a_2 , z_2); \\w_1= \lambda_1 ( a_3 , z_1); w_2= \lambda_1 ( a_3 , z_2). \lambda_2: u_1= \lambda_2 ( a_1); u_3= \lambda_2 ( a_2); u_2= \lambda_2 ( a_3).$
Представить его в матричной форме.

перейти к ответу ->>

В таблице 1 и таблице 2 дан автомат Мили. Кодировка состояний, входных и выходных сигналов дана в таблице 3, таблице 4 и таблице 5 соответственно. Записать уравнения функций возбуждения при синтезе на JK-триггерах.
z\a a1 a2 a3
z1 a3 a3 a1
z2 a2 a2 a3
z\a a1 a2 a3
z1 w2 w1 w3
z2 w3 w2 w1
$\tau_1$ $\tau_2$
a₁ 0 1
a₂ 1 0
a₃ 1 1
x
z₁ 0
z₂ 1
y₁ y₂
w₁ 1 1
w₂ 1 0
0 1

перейти к ответу ->>

Работу какого триггера описывает в таблице?
$\tau_{исх.}$ $\varphi$ $\tau_{пер.}$
0 0 0
0 1 1
1 0 0
1 0 1

перейти к ответу ->>

На рисунке дана ГСА МП. Представить ее в виде формул перехода.

перейти к ответу ->>

Дан автомат Мура. Найти реакцию автомата на входное слово $\xi= (z_1, z_2, z_1,z_3, z_3, z_2, z_2)$
w w1 w2 w3 w4
z\a a1 a2 a3 a4
z1 a1 - a2 a3
z2 a3 a2 a1 a2
z3 a4 a1 - a1

перейти к ответу ->>

Дана МСА МП в таблице. Представить ее в виде ЛСА.
Y₁ Y₂ Y₃ Y₄ Y₅ Y_k
Y_H x₁ x₁
Y₁ X₂ x₂
Y₂ 1
Y₃ x₃ x₃x₄
Y₄ x₄ x₄
Y₅ 1

перейти к ответу ->>

На рисунке дана ГСА МП. Построить граф автомата Мили.

перейти к ответу ->>

На рисунке дан автомат Мура, в таблице 1 и таблице 2 соответственно дана кодировка состояний и входных сигналов. В таблице 3 дан 1-ый вариант кодировки выходных сигналов, а в таблице 4 дан 2-ой вариант кодировки. Составить уравнения выходных функций и определить какой из вариантов кодировки дает меньшую сложность уравнений.
$\tau_1$ $\tau_2$
a₁ 0 0
a₂ 1 0
a₃ 0 1
a₄ 1 1
X₁ X₂
z₁ 0 1
z₂ 1 0
z₃ 1 1
y₁ y₂
w₁ 1 1
w₂ 1 0
w₃ 0 0
y₁ y₂
w₁ 0 0
w₂ 0 1
w₃ 1 1

перейти к ответу ->>

Для какого триггера функция возбуждения всегда совпадает с состоянием, в которое переключается триггер?

перейти к ответу ->>

На рисунке дан автомат Мура. Сколько минимально требуется элементов памяти для его представления структурным автоматом?

перейти к ответу ->>

Автомат представлен в теоретико-множественной форме:
$A={a_1, a_2, a_3 }; Z= { z_1, z_2}; W= { w_1, w_2 }; \delta: a_3= \delta( a_1 , z_2); a_1= \delta( a_2 , z_1);\\ a_2= \delta( a_3 , z_1); \lambda: w_1= \lambda( a_1); w_2= \lambda ( a_2); w_2= \lambda ( a_3)$
Дать его табличную форму описания.

перейти к ответу ->>

В таблице 1 и таблице 2 дан автомат Мили. Кодировка состояний, входных и выходных сигналов дана в таблице 3, таблице 4 и таблице 5 соответственно. Записать уравнения выходов.
z\a a1 a2 a3
z1 a1 a3 a1
z2 a2 a2 -
z\a a1 a2 a3
z1 w2 w1 w2
z2 w1 w2 -
$\tau_1$ $\tau_2$
a₁ 0 1
a₂ 1 0
a₃ 1 1
x
z₁ 1
z₂ 0
y
w₁ 1
w₂ 0

перейти к ответу ->>

На рисунке дан граф автомата Мура. Представить его в теоретико-множественной форме .

перейти к ответу ->>

В таблице 1 дан автомат Мура. Кодировка состояний, входных и выходных сигналов дана в таблице 2, таблице 3 и таблице 4 соответственно. Записать уравнения функций возбуждения при синтезе на T-триггерах.
u u1 u2 u3 u2 u3
z\a a1 a2 a3 a4 a5
z1 a4 - a2 a3 -
z2 a3 - a5 a2 a4
z3 a1 a1 - a1 a3
$\tau_1$ $\tau_2$ $\tau_3$
a₁ 0 0 1
a₂ 0 1 0
a₃ 0 1 1
a₄ 1 1 0
a₅ 1 1 1
X₁ X₂
z_f 0 1
z₂ 1 0
z₃ 1 1
r₁ r₂
u_f 0 0
u₂ 0 1
u₃ 1 0

перейти к ответу ->>

Дан автомат Мили. Найти реакцию автомата на входное слово $\xi= (z_1, z_2, z_1, z_2, z_3, z_2, z_1, z_2)$

перейти к ответу ->>

Обладает ли автомат, представленный в таблице полнотой переходов?
\w w1 w2 w2
z\a a1 a2 a3
z1 a2 a3 a2
z2 a3 a2 a1
z3 a1 a1 a3

перейти к ответу ->>

На рисунке дан автомат Мили, в таблице 1 и таблице 2 соответственно дана кодировка состояний и входных сигналов. Записать уравнения функций возбуждения при синтезе графическим методом на T-триггерах.
$\tau_1$ $\tau_2$
a₁ 0 0
a₂ 0 1
a₃ 1 0
X₁ X₂
z₁ 0 1
z₂ 1 0
z₃ 1 1

перейти к ответу ->>

Дан автомат Мура. Найти реакцию автомата на входное слово $\xi= (z_1, z_3, z_3, z_2, z_1, z_1, z_2)$

перейти к ответу ->>

На рисунке дана ГСА МП. Представить ее в виде формул перехода.

перейти к ответу ->>

На рисунке дан автомат Мили, в таблице 1 и таблице 2соответственно дана кодировка состояний и входных сигналов. В таблице 3 дан 1-ый вариант кодировки выходных сигналов, а в таблице 4 дан 2-ой вариант кодировки. Составить уравнения выходных функций и определить какой из вариантов кодировки дает меньшую сложность уравнений.
$\tau_1$ $\tau_2$
a₁ 0 1
a₂ 1 0
a₃ 1 1
X₁ X₂
z₁ 0 1
z₂ 1 0
z₃ 1 1
y
w₁ 1
w₂ 0
y
w₁ 0
w₂ 1

перейти к ответу ->>

На рисунке дан С- автомат. Сколько минимально требуется входов для его представления структурным автоматом?

перейти к ответу ->>

В таблице 1 и таблице 2 дан автомат Мили. Кодировка состояний, входных и выходных сигналов дана в таблице 3, таблице 4 и таблице 5 соответственно. Записать уравнения функций возбуждения при синтезе на JK-триггерах.
z\a a1 a2 a3
z1 a3 a1 a1
z2 a1 a2 a3
z\a a1 a2 a3
z1 w2 w1 w1
z2 w1 w2 w1
$\tau_1$ $\tau_2$
a₁ 0 1
a₂ 1 0
a₃ 1 1
x
z₁ 0
z₂ 1
y
w₁ 0
w₂ 1

перейти к ответу ->>

В таблице 1 и таблице 2 дан автомат Мили. Кодировка состояний, входных и выходных сигналов дана в таблице 3, таблице 4 и таблице 5 соответственно. Записать уравнения выходов.
z\a a1 a2 a3
z1 a3 a1 a1
z2 a1 a2 a3
z\a a1 a2 a3
z1 w2 w1 w1
z2 w1 w2 w1
$\tau_1$ $\tau_2$
a₁ 0 1
a₂ 1 0
a₃ 1 1
x
z₁ 0
z₂ 1
y
w₁ 0
w₂ 1

перейти к ответу ->>

Работу какого триггера описывает в таблице
$\tau_{исх.}$ $\varphi \psi$ $\tau_{пер.}$
0 - 0 0
0 - 1 1
1 1 - 0
1 0 - 1

перейти к ответу ->>

Можно ли в качестве элемента памяти использовать абстрактный автомат Мили?

перейти к ответу ->>

Зависит ли функция выходов r _h от входных сигналов x_l$?

перейти к ответу ->>

На рисунке дан автомат Мура. Сколько минимально требуется выходов для его представления структурным автоматом?

перейти к ответу ->>

На рисунке дан С- автомат. Сколько минимально требуется элементов памяти для его представления структурным автоматом?

перейти к ответу ->>

Автомат задан явно:
$A={a_1, a_2, a_3 }; Z= { z_1, z_2, z_3}; W= { w_1, w_2}; U= { u_1, u_2, u_3}; \delta: a_2= \delta( a_1 , z_1);\\ a_3= \delta( a_1 , z_3); a_1= \delta( a_2 , z_1); a_3= \delta( a_2 , z_2); a_3= \delta( a_3 , z_3); a_2= \delta( a_3 , z_2);\\ \lambda_1: w_1= \lambda_1 ( a_1 , z_1); w_2= \lambda_1 ( a_1 , z_3); w_2= \lambda_1 ( a_2 , z_1);\\ w_1= \lambda_1 ( a_2 , z_2); w_1= \lambda_1 ( a_3 , z_3); w_2= \lambda_1 ( a_3 , z_2).\\ \lambda_2: u_3= \lambda_2 ( a_1); u_1= \lambda_2 ( a_2); u_2= \lambda_2 ( a_3).$
Представить его в матричной форме.

перейти к ответу ->>

На рисунке дана ГСА МП. Верно ли сделана разметка для построения графа автомата Мура?

перейти к ответу ->>

На рисунке дана ГСА МП. Верно ли сделана разметка для построения графа автомата Мили?

перейти к ответу ->>

Дана матричная схема алгоритма втаблице. Верно ли по ней записаны формулы перехода:
Y₁ Y₂ Y₃ Y₄ Y₅ Y₆ Y_k
Y_H x₁ x₁x₁
Y₁ 1
Y₂ 1
Y₃ x₃ x₃x₄
Y₄ x₃ x₅
Y₅ x₄ x₄
Y₆ 1
$y_H\to x_1y_1 \vee \rightharpoondown x_1y_2;\\ y_1\to y_2;\\ y_2\to\rightharpoondown x_2 y_5 \vee x_2 y_3;\\ y_3\to x_3 y_4 \vee \rightharpoondown x_3 y_5;\\ y_4\to y_6;\\ y_5\to y_6;\\ y_6\to y_K;$

перейти к ответу ->>

Дана МСА МП в таблице. Представить ее в виде ЛСА.
Y₁ Y₂ Y₃ Y₄ Y₅ Y₆ Y_k
Y_H x₁ x₁x₂ x₁x₂
Y₁ 1
Y₂ 1
Y₃ x₃ x₃x₄ x₃x₄
Y₄ x₅ x₅
Y₅ x₄ x₄
Y₆ 1

перейти к ответу ->>

На рисунке дана ГСА МП. Представить её в виде МСА.

перейти к ответу ->>

Дан автомат Мили. Найти реакцию автомата на входное слово $\xi= (z_1, z_2, z_2 , z_2, z_1, z_1)$
a1 a2 a3
z1 a2 a1 a1
z2 a3 a3 a2
a1 a2 a3
z1 w1 w3 w1
z2 w2 w2 w2

перейти к ответу ->>

На рисунке дан граф автомата Мура. Представить его в теоретико-множественной форме.

перейти к ответу ->>

Автомат задан в матричной форме. Представитьграфическую форму задания автомата. $C=\left|\left|\begin{array}{cccc}z1& -& z2& z3\\-& z2& z1& -\\z2& -& -& z1\\z3& z2& -& - \end{array}\right|\right|,w=\left|\left|\begin{array}{ccc}w1\\ w2 \\ w3\\ w4 \end{array}\right|\right|$

перейти к ответу ->>

Для автомата Мили заданы таблицы переходов (табл.1) и выходов(табл.2). Построить граф автомата и его матричную форму задания.
a1 a2 a3
z1 a2 a1 a1
z2 a3 a3 a2
a1 a2 a3
z1 w1 w3 w1
z2 w2 w2 w2

перейти к ответу ->>

На рисунке дан абстрактный автомат. В ответах представлены варианты кодирования состояний автомата для его представления структурным автоматом с минимальным числом элементов памяти. Верно ли кодирование?

перейти к ответу ->>

На рисунке дан автомат Мура, в таблице 1 и таблице 2 соответственно дана кодировка состояний и входных сигналов. Записать уравнения функций возбуждения при синтезе графическим методом на JK-триггерах.
$\tau_1$ $\tau_2$
a₁ 0 0
a₂ 1 0
a₃ 0 1
a₄ 1 1
X₁ X₂
z₁ 0 1
z₂ 1 0
z₃ 1 1

перейти к ответу ->>

На рисунке дан автомат Мили, в таблице 1 и таблице 2 соответственно дана кодировка состояний и входных сигналов. Записать уравнения функций возбуждения при синтезе графическим методом на RS-триггерах.
$\tau_1$ $\tau_2$
a₁ 0 0
a₂ 0 1
a₃ 1 0
X₁ X₂
z₁ 0 1
z₂ 1 0
z₃ 1 1

перейти к ответу ->>

Дан автомат Мили. Найти реакцию автомата на входное слово $\xi= (z_1, z_1, z_2 , z_2, z_1, z_2)$ .
a1 a2 a3
z1 a2 a1 a1
z2 a3 a3 a2
a1 a2 a3
z1 w1 w3 w1
z2 w2 w2 w2

перейти к ответу ->>

Обладает ли автомат, представленный в таблице полнотой системы переходов?
\w w₁ w₂ w₃ w₄
z\a a1 a2 a3 a4
z1 a2 a3 a2 a1
z2 a3 a2 a1 a2
z3 a4 a1 a4 a1

перейти к ответу ->>

На рисунке дана ГСА МП. Представить ее в виде ЛСА.

перейти к ответу ->>

На рисунке дана ГСА МП. Построить граф автомата Мура.

перейти к ответу ->>

В таблице 1 и таблице 2 дан автомат Мили. Кодировка состояний, входных и выходных сигналов дана в таблице 3, таблице 4 и таблице 5 соответственно. Записать уравнения функций возбуждения при синтезе на RS-триггерах.
z\a a1 a2 a3
z1 a3 a1 a1
z2 a1 a2 a3
z\a a1 a2 a3
z1 w2 w1 w1
z2 w1 w2 w1
$\tau_1$ $\tau_2$
a₁ 0 1
a₂ 1 0
a₃ 1 1
x
z₁ 0
z₂ 1
y
w₁ 0
w₂ 1

перейти к ответу ->>

На рисунке дан граф автомата Мили. Построить эквивалентный автомат Мура.

перейти к ответу ->>

На рисунке дан С - автомат. Отметьте верные его представления в табличной форме.
z_f\ a_m a₁ a₂ a₃
z₁ a₃ a₃ a₃
z₂ a₁ a₁ a₂
\u_h u₁ u₂ u₂
z_f\a_m a₁ a₂ a₃
z₁ w₁ w₃ w₃
z₂ w₂ w₂ w₁
\u_h u₁ u₂ u₃
z_f\a_m a₁ a₂ a₃
z₁ w₁ w₁ w₃
z₂ w₂ w₂ w₁

перейти к ответу ->>

Работу какого триггера описывает в таблице
0 1
0 0 0 0
0 1 1 0
1 0 1 0
1 1 1 1

перейти к ответу ->>

На рисунке дан автомат Мили, втаблице 1 и таблице 2 соответственно дана кодировка состояний и входных сигналов. В таблице 3 дан 1-ый вариант кодировки выходных сигналов, а в таблице 4 дан 2-ой вариант кодировки. Составить уравнения выходных функций и определить какой из вариантов кодировки дает меньшую сложность уравнений.
$\tau_1$ $\tau_2$
a₁ 0 1
a₂ 1 0
a₃ 1 1
X
z₁ 0
z₂ 1
y₁ y₂
w₁ 1 1
w₂ 1 0
w₃ 0 0
y₁ y₂
w₁ 0 1
w₂ 1 0
w₃ 1 1

перейти к ответу ->>

Зависит ли функция возбуждения $\varphi_r$ элементов памяти от входных сигналов x_l?

перейти к ответу ->>

Автомат задан в табличной форме. Представить его в виде графа.
w1 w2 w3 w1
a1 a2 a3 a4
z1 a2 a2 - a1
z2 - a3 a4 -
z3 a4 a1 a2 a2

перейти к ответу ->>

Обладает ли автомат, представленный в таблице полнотой системы переходов?
\w w1 w2 w2
z\a a1 a2 a3
z1 a2 a3 a2
z2 a3 a2 a1
z3 a1 a1 a3

перейти к ответу ->>

Автомат задан в табличной форме. Представить его в виде графа.
w1 w2 w3 w4
a1 a2 a3 a4
z1 a2 a2 - a1
z2 - a3 a4 -
z3 a4 a1 a2 a2

перейти к ответу ->>

Для какого триггера функция возбуждения $\varphi = \tau_{исх.} \oplus \tau_{пер.}$ ?

перейти к ответу ->>

Для автомата Мили заданы таблицы переходов (табл.1) и выходов (табл.2). Построить граф автомата и его матричную форму задания.
a1 a2 a3
z1 a2 a1 a1
z2 a3 a3 a2
a1 a2 a3
z1 w1 w3 w1
z2 w2 w2 w2

перейти к ответу ->>

Дана ЛСА.
$y_H x_1\uparrow^1 x_2\uparrow^2 y_1\downarrow^2 y_3\downarrow^6 \rightharpoondown x_3\uparrow^5 y_5\downarrow^4 y_6 x_5\uparrow^4 y_7\omega\uparrow^5\downarrow^1 y_2 y_4 x_4\uparrow^6 y_8\downarrow^5 y_K.$
Верно ли построена ГСА, представленная на рисунке

перейти к ответу ->>

На рисунке дана ГСА МП. Построить граф автомата Мили.

перейти к ответу ->>

На рисунке дана ГСА МП. Верно ли сделана разметка для построения графа автомата Мура?

перейти к ответу ->>

На рисунке дана ГСА МП. Построить граф автомата Мура.

перейти к ответу ->>

На рисунке дан абстрактный автомат. Закодируйте состояния для его представления структурным автоматом с минимальным числом элементов памяти?

перейти к ответу ->>

Работу какого триггера описывает в таблице?
0 1
0 0 0 1
0 1 1 1
1 0 0 0
1 1 1 1

перейти к ответу ->>

На рисунке дан автомат Мура, в таблице 1 и таблице 2 соответственно дана кодировка состояний и входных сигналов. Записать уравнения функций возбуждения при синтезе графическим методом на D-триггерах.
$\tau_1$ $\tau_2$
a₁ 0 1
a₂ 1 0
a₃ 1 1
X₁ X₂
z₁ 0 1
z₂ 1 0
z₃ 1 1

перейти к ответу ->>

На рисунке дан С - автомат. Представить его в табличной форме.
z_f\a_m a₁ a₂ a₃
z₁ a₃ a₂ -
z₂ a₁ a₁ a₂
z₃ a₂ a₃ a₁
\u_h u₁ u₂ u₃
z_f\ a_m a₁ a₂ a₃
z₁ w₁ w₂ -
z₂ w₂ w₂ w₁
z₃ w₃ w₃ w₁
\u_h u₁ u₃ u₂
z_f\a_m a₁ a₂ a₃
z₁ w₁ w₃ -
z₂ w₂ w₂ w₁
z₃ w₂ w₃ w₃

перейти к ответу ->>

Дан автомат Мура. Найти реакцию автомата на входное слово $\xi= (z_1, z_2, z_1, z_2, z_2, z_1, z_2)$

перейти к ответу ->>

Дан автомат Мура. Найти реакцию автомата на входное слово $\xi= (z_1, z_3, z_3, z_2, z_1, z_2)$
w w1 w2 w3 w4
z\a a1 a2 a3 a4
z1 a1 - a2 a3
z2 a3 a2 a1 a2
z3 a4 a1 - a1

перейти к ответу ->>

На рисунке дана ГСА МП. Представить ее в виде МСА.

перейти к ответу ->>

Работу какого триггера описывает в таблице?
0 1
0 0 0 1
0 1 1 1
1 0 0 0
1 1

перейти к ответу ->>

На рисунке дан автомат Мура, таблице 1 и таблице 2 соответственно дана кодировка состояний и входных сигналов. Записать уравнения функций возбуждения при синтезе графическим методом на JK-триггерах.
$\tau_1$ $\tau_2$
a₁ 0 1
a₂ 1 0
a₃ 1 1
a₄ 0 0
X₁ X₂
z₁ 0 1
z₂ 1 0
z₃ 1 1

перейти к ответу ->>

От чего зависит число элементов памяти структурного автомата?

перейти к ответу ->>

На рисунке дан автомат Мили. Сколько минимально требуется входов для его представления структурным автоматом?

перейти к ответу ->>

	Y₁	Y₂	Y₄	Y₅	Y₆	Y_k
Y_H	x₁	x₁x₁
Y₁		1
Y₂			1
Y₃				x₃	x₃x₄
Y₄			x₃		x₅
Y₅					x₄	x₄
Y₆						1

	Y₁	Y₂	Y₃	Y₄	Y₅	Y₆	Y_k
Y_H	x₁	x₁x₂	x₁x₂
Y₁		1
Y₂				1
Y₃				x₃	x₃x₄	x₃x₄
Y₄				x₅		x₅
Y₅						x₄	x₄
Y₆							1

\u_h	u₁	u₂	u₃
z_f\ a_m	a₁	a₂	a₃
z₁	w₁	w₂	-
z₂	w₂	w₂	w₁
z₃	w₃	w₃	w₁

ИНТУИТ ответы на тесты

Введение в теорию автоматов

На рисунке дан С - автомат. Представить его в табличной форме.zf\ama1a2a3z1a3--z2a1a1a2z3a2a3- \uhu1u2u2zf\ama1a2a3z1w1--z2w2w2w1z3w3w3 \uhu1u2u3zf\ama1a2a3z1w1--z2w2w2w1z3w2w3

Дана матричная схема алгоритма в таблице. Верно ли по ней построена ГСА, показанная на рисунке.Y1Y2Y3Y4Y5Y6YkYHx1x1x1Y11Y21Y3x3x3x4Y4x3x5Y5 x4 x4Y61

На рисунке дан автомат Мили. Сколько минимально требуется элементов памяти для его представления структурным автоматом?

Дан автомат Мили. Найти реакцию автомата на входное слово .

Зависит ли функция выходов yn от входных сигналов xl?с

Дана МСА МП в таблице. Представить ее в виде ЛСА. Y1Y2Y3Y4Y5YkYHx1x1Y1x2x2Y21Y3x3x3Y4 x4x4Y51

На рисунке дан граф автомата Мура. Представить его в теоретико-множественной форме.

Автомат представлен в матричной форме. Задать автомат в виде графа и в табличной форме.

Работу какого триггера описывает в таблице?010 0010 1111 0001 110

Дан автомат Мура. Найти реакцию автомата на входное слово ww1w2w3w4 z\aa1a2a3a4z1a1-a2a3z2a3a2a1a2z3a4a1-a1

На рисунке дан автомат Мура. Сколько минимально требуется входов для его представления структурным автоматом?

Какой тип абстрактного автомата может быть использован в качестве элемента памяти?

Дана ЛСА. Верно ли построена ГСА, представленная на рисунке

Для какого триггера при переходе из "07" в "17" функция возбуждения , а функция ?

На рисунке дана ГСА МП. Верно ли сделана разметка для построения графа автомата Мили?

На рисунке дана ГСА МП. Представить ее в виде ЛСА.

Обладает ли автомат, представленный в таблице полнотой системы выходов? \ww1w2w3w4z\aa1a2a3a4z1a2a3a2a1z2a3a2a1a2z3a4a1a4a1

Автомат представлен в теоретико-множественной форме: Дать его табличную форму описания.

Автомат задан явно: Представить его в матричной форме.

От чего зависит число выходов структурного автомата Мили?

На рисунке дан граф автомата Мили. Построить эквивалентный автомат Мура.

Автомат задан в табличной форме. Представить его в виде графа. w1w3w2w1 a1a2a3a4z1a2--a1z2-a3a4-z3a4a1a2a2

Для автомата Мили заданы таблицы переходов (табл.1) и выходов(табл.2). Построить граф автомата и его матричную форму задания.a1a2a3z1 a2a1a1z2a3a3a2a1a2a3z1 w3w1w4z2w2w3w2

Автомат представлен в теоретико-множественной форме: Дать его табличную форму описания.

Дан автомат Мили. Найти реакцию автомата на входное слово .

Дан автомат Мура. Найти реакцию автомата на входное слово

Дан автомат Мили. Найти реакцию автомата на входное слово .a1a2a3 z1a2a1a1z2a3a3a2a1a2a3 z1w1w3w1z2w2w2w2

Дан автомат Мура (табл.1). Построить эквивалентный автомат Мили. ww1w2w3w1 z\aa1a2a3a4z1a1a3a2a1z2a3a4a1a2z3a4a1a4a1z\aa1a2a3a4 z1a1a3a2a1z2a3a4a1a2z3a3a1a4a1z\aa1a2a3a4 z1w1w1w2w1z2w1w2w1w2z3w3w1w2w1z\aa1a2a3a4 z1w1w2w2w1z2w2w2w1w2z3w3w1w3w1

На рисунке дан граф автомата Мили. Построить эквивалентный автомат Мура.

На рисунке дана ГСА МП. Представить ее в виде формул перехода.

На рисунке дана ГСА МП. Представить ее в виде ЛСА.

На рисунке дана ГСА МП. Представить ее в виде МСА.

Дана ЛСА. Верно ли построена ГСА, представленная на рисунке

Дана матричная схема алгоритма в таблице. Верно ли по ней построена ЛСАY1Y2Y3Y4Y5Y6YkYHx1x1x1Y11Y21Y3x3x3x4Y4x3x5Y5 x4 x4Y61

На рисунке дана ГСА МП. Верно ли сделана разметка для построения графа автомата Мили?

На рисунке дана ГСА МП. Построить граф автомата Мили.

На рисунке дана ГСА МП. Верно ли сделана разметка для построения графа автомата Мура?

На рисунке дана ГСА МП. Построить граф автомата Мура, выполнив правильную разметку.

На рисунке дан С- автомат. Сколько минимально требуется входов для его представления структурным автоматом?

На рисунке дан автомат Мили. Сколько минимально требуется выходов для его представления структурным автоматом?

От чего зависит число входов структурного автомата?

На рисунке дан абстрактный автомат. Закодируйте состояния для его представления структурным автоматом?

Что означает полнота системы переходов автомата?

Что означает полнота системы выходов автомата?

Почему в качестве элемента памяти используется абстрактный автомат Мура?

Работу какого триггера описывается в таблице00 -001 0110 101- 01

Автомат задан явно: Представить его в матричной форме.

Работу какого триггера описывает в таблице? 000011100101

На рисунке дана ГСА МП. Представить ее в виде формул перехода.

Дан автомат Мура. Найти реакцию автомата на входное слово ww1w2w3w4 z\aa1a2a3a4z1a1-a2a3z2a3a2a1a2z3a4a1-a1

Дана МСА МП в таблице. Представить ее в виде ЛСА. Y1Y2Y3Y4Y5YkYHx1x1Y1X2x2Y21Y3x3x3x4Y4x4x4Y51

На рисунке дана ГСА МП. Построить граф автомата Мили.

Для какого триггера функция возбуждения всегда совпадает с состоянием, в которое переключается триггер?

На рисунке дан автомат Мура. Сколько минимально требуется элементов памяти для его представления структурным автоматом?

Автомат представлен в теоретико-множественной форме: Дать его табличную форму описания.

На рисунке дан граф автомата Мура. Представить его в теоретико-множественной форме .

Дан автомат Мили. Найти реакцию автомата на входное слово

Обладает ли автомат, представленный в таблице полнотой переходов? \ww1w2w2z\aa1a2a3z1a2a3a2z2a3a2a1z3a1a1a3

Дан автомат Мура. Найти реакцию автомата на входное слово

На рисунке дана ГСА МП. Представить ее в виде формул перехода.

На рисунке дан С- автомат. Сколько минимально требуется входов для его представления структурным автоматом?

Работу какого триггера описывает в таблице0- 000- 1111 -010 -1

Можно ли в качестве элемента памяти использовать абстрактный автомат Мили?

Зависит ли функция выходов r h от входных сигналов xl$?

На рисунке дан автомат Мура. Сколько минимально требуется выходов для его представления структурным автоматом?

На рисунке дан С- автомат. Сколько минимально требуется элементов памяти для его представления структурным автоматом?

Автомат задан явно: Представить его в матричной форме.

На рисунке дана ГСА МП. Верно ли сделана разметка для построения графа автомата Мура?

На рисунке дана ГСА МП. Верно ли сделана разметка для построения графа автомата Мили?

Дана матричная схема алгоритма втаблице. Верно ли по ней записаны формулы перехода:Y1Y2Y3Y4Y5Y6YkYHx1x1x1Y11Y21Y3x3x3x4Y4x3x5Y5 x4 x4Y61

Дана МСА МП в таблице. Представить ее в виде ЛСА. Y1Y2Y3Y4Y5Y6YkYHx1x1x2x1x2Y11Y21Y3x3x3x4x3x4Y4x5x5Y5 x4 x4Y61

На рисунке дана ГСА МП. Представить её в виде МСА.

Дан автомат Мили. Найти реакцию автомата на входное слово a1a2a3 z1a2a1a1z2a3a3a2a1a2a3 z1w1w3w1z2w2w2w2

На рисунке дан граф автомата Мура. Представить его в теоретико-множественной форме.

Автомат задан в матричной форме. Представитьграфическую форму задания автомата.

Для автомата Мили заданы таблицы переходов (табл.1) и выходов(табл.2). Построить граф автомата и его матричную форму задания.a1a2a3 z1a2a1a1z2a3a3a2a1a2a3 z1w1w3w1z2w2w2w2

Дан автомат Мили. Найти реакцию автомата на входное слово .a1a2a3 z1a2a1a1z2a3a3a2a1a2a3 z1w1w3w1z2w2w2w2

Дана матричная схема алгоритма в таблице. Верно ли по ней построена ГСА, показанная на рисунке.
Y₁ Y₂ Y₃ Y₄ Y₅ Y₆ Y_k
Y_H x₁ x₁x₁
Y₁ 1
Y₂ 1
Y₃ x₃ x₃x₄
Y₄ x₃ x₅
Y₅ x₄ x₄
Y₆ 1

Дан автомат Мили. Найти реакцию автомата на входное слово $\xi= (z_1, z_1, z_1, z_2, z_1, z_2, z_1, z_2)$ .

Зависит ли функция выходов y_n от входных сигналов x_l?с

Дана МСА МП в таблице. Представить ее в виде ЛСА.
Y₁ Y₂ Y₃ Y₄ Y₅ Y_k
Y_H x₁ x₁
Y₁ x₂ x₂
Y₂ 1
Y₃ x₃ x₃
Y₄ x₄ x₄
Y₅ 1

Автомат представлен в матричной форме. Задать автомат в виде графа и в табличной форме. $С=\left|\left|\begin{array}{ccc}z2/w1& -& z1/w1\\z1/w1& -& z2/w2\\z1/w2& z2/w1& - \end{array}\right|\right|$

Работу какого триггера описывает в таблице?
0 1
0 0 0 1
0 1 1 1
1 0 0 0
1 1 1 0

Дан автомат Мура. Найти реакцию автомата на входное слово $\xi= (z_3, z_2, z_2 , z_3, z_2, z_1, z_3)$
w w1 w2 w3 w4
z\a a1 a2 a3 a4
z1 a1 - a2 a3
z2 a3 a2 a1 a2
z3 a4 a1 - a1

Дана ЛСА.
$y_H x_1\uparrow^1 x_2\uparrow^2 y_1\downarrow^2 y_3\downarrow^6 x_3\uparrow^5 y_5\downarrow^4 y_6 x_5\uparrow^4 y_7\omega\uparrow^5\downarrow^1 y_2 y_4 x_4\uparrow^6 y_8\downarrow^5 y_K.$
Верно ли построена ГСА, представленная на рисунке

Для какого триггера при переходе из "07" в "17" функция возбуждения $\varphi = 1$ , а функция $\psi =0$ ?

Обладает ли автомат, представленный в таблице полнотой системы выходов?
\w w₁ w₂ w₃ w₄
z\a a1 a2 a3 a4
z1 a2 a3 a2 a1
z2 a3 a2 a1 a2
z3 a4 a1 a4 a1

Автомат задан в табличной форме. Представить его в виде графа.
w1 w3 w2 w1
a1 a2 a3 a4
z1 a2 - - a1
z2 - a3 a4 -
z3 a4 a1 a2 a2

Для автомата Мили заданы таблицы переходов (табл.1) и выходов(табл.2). Построить граф автомата и его матричную форму задания.
a1 a2 a3
z1 a2 a1 a1
z2 a3 a3 a2
a1 a2 a3
z1 w3 w1 w4
z2 w2 w3 w2

Дан автомат Мили. Найти реакцию автомата на входное слово $\xi= (z_1, z_2, z_2, z_1, z_2, z_2, z_1, z_1)$ .

Дан автомат Мура. Найти реакцию автомата на входное слово $\xi= (z_1, z_2, z_1, z_1, z_3, z_3, z_2)$

Дан автомат Мили. Найти реакцию автомата на входное слово $\xi= (z_2, z_1, z_2 , z_1, z_1, z_2)$ .
a1 a2 a3
z1 a2 a1 a1
z2 a3 a3 a2
a1 a2 a3
z1 w1 w3 w1
z2 w2 w2 w2

Работу какого триггера описывается в таблице
$\tau_{исх.}$ $\varphi \psi$ $\tau_{пер.}$
0 0 - 0
0 1 0 1
1 0 1 0
1 - 0 1

Работу какого триггера описывает в таблице?
$\tau_{исх.}$ $\varphi$ $\tau_{пер.}$
0 0 0
0 1 1
1 0 0
1 0 1

Дан автомат Мура. Найти реакцию автомата на входное слово $\xi= (z_1, z_2, z_1,z_3, z_3, z_2, z_2)$
w w1 w2 w3 w4
z\a a1 a2 a3 a4
z1 a1 - a2 a3
z2 a3 a2 a1 a2
z3 a4 a1 - a1

Дана МСА МП в таблице. Представить ее в виде ЛСА.
Y₁ Y₂ Y₃ Y₄ Y₅ Y_k
Y_H x₁ x₁
Y₁ X₂ x₂
Y₂ 1
Y₃ x₃ x₃x₄
Y₄ x₄ x₄
Y₅ 1

Дан автомат Мили. Найти реакцию автомата на входное слово $\xi= (z_1, z_2, z_1, z_2, z_3, z_2, z_1, z_2)$

Обладает ли автомат, представленный в таблице полнотой переходов?
\w w1 w2 w2
z\a a1 a2 a3
z1 a2 a3 a2
z2 a3 a2 a1
z3 a1 a1 a3

Дан автомат Мура. Найти реакцию автомата на входное слово $\xi= (z_1, z_3, z_3, z_2, z_1, z_1, z_2)$

Работу какого триггера описывает в таблице
$\tau_{исх.}$ $\varphi \psi$ $\tau_{пер.}$
0 - 0 0
0 - 1 1
1 1 - 0
1 0 - 1

Зависит ли функция выходов r _h от входных сигналов x_l$?

Дана МСА МП в таблице. Представить ее в виде ЛСА.
Y₁ Y₂ Y₃ Y₄ Y₅ Y₆ Y_k
Y_H x₁ x₁x₂ x₁x₂
Y₁ 1
Y₂ 1
Y₃ x₃ x₃x₄ x₃x₄
Y₄ x₅ x₅
Y₅ x₄ x₄
Y₆ 1

Дан автомат Мили. Найти реакцию автомата на входное слово $\xi= (z_1, z_2, z_2 , z_2, z_1, z_1)$
a1 a2 a3
z1 a2 a1 a1
z2 a3 a3 a2
a1 a2 a3
z1 w1 w3 w1
z2 w2 w2 w2

Для автомата Мили заданы таблицы переходов (табл.1) и выходов(табл.2). Построить граф автомата и его матричную форму задания.
a1 a2 a3
z1 a2 a1 a1
z2 a3 a3 a2
a1 a2 a3
z1 w1 w3 w1
z2 w2 w2 w2

Дан автомат Мили. Найти реакцию автомата на входное слово $\xi= (z_1, z_1, z_2 , z_2, z_1, z_2)$ .
a1 a2 a3
z1 a2 a1 a1
z2 a3 a3 a2
a1 a2 a3
z1 w1 w3 w1
z2 w2 w2 w2

Обладает ли автомат, представленный в таблице полнотой системы переходов?
\w w₁ w₂ w₃ w₄
z\a a1 a2 a3 a4
z1 a2 a3 a2 a1
z2 a3 a2 a1 a2
z3 a4 a1 a4 a1

Работу какого триггера описывает в таблице
0 1
0 0 0 0
0 1 1 0
1 0 1 0
1 1 1 1

Зависит ли функция возбуждения $\varphi_r$ элементов памяти от входных сигналов x_l?

Автомат задан в табличной форме. Представить его в виде графа.
w1 w2 w3 w1
a1 a2 a3 a4
z1 a2 a2 - a1
z2 - a3 a4 -
z3 a4 a1 a2 a2

Обладает ли автомат, представленный в таблице полнотой системы переходов?
\w w1 w2 w2
z\a a1 a2 a3
z1 a2 a3 a2
z2 a3 a2 a1
z3 a1 a1 a3

Автомат задан в табличной форме. Представить его в виде графа.
w1 w2 w3 w4
a1 a2 a3 a4
z1 a2 a2 - a1
z2 - a3 a4 -
z3 a4 a1 a2 a2

Для какого триггера функция возбуждения $\varphi = \tau_{исх.} \oplus \tau_{пер.}$ ?

Для автомата Мили заданы таблицы переходов (табл.1) и выходов (табл.2). Построить граф автомата и его матричную форму задания.
a1 a2 a3
z1 a2 a1 a1
z2 a3 a3 a2
a1 a2 a3
z1 w1 w3 w1
z2 w2 w2 w2

Работу какого триггера описывает в таблице?
0 1
0 0 0 1
0 1 1 1
1 0 0 0
1 1 1 1

Дан автомат Мура. Найти реакцию автомата на входное слово $\xi= (z_1, z_2, z_1, z_2, z_2, z_1, z_2)$

Дан автомат Мура. Найти реакцию автомата на входное слово $\xi= (z_1, z_3, z_3, z_2, z_1, z_2)$
w w1 w2 w3 w4
z\a a1 a2 a3 a4
z1 a1 - a2 a3
z2 a3 a2 a1 a2
z3 a4 a1 - a1

Работу какого триггера описывает в таблице?
0 1
0 0 0 1
0 1 1 1
1 0 0 0
1 1
