Основы цифровой техники

Выбрать максимальное логическое выражение, соответствующее таблице истинности
a b c y
0 0 0 1
0 0 1 0
0 1 0 1
0 1 1 0
1 0 0 1
1 0 1 1
1 1 0 0
1 1 1 0

Выберите дешифратор, необходимый для адресации двух 16-разрядных регистров:

Выберите тип мультиплексора по УГО:

Сколько информационных линий будет у каскада мультиплексоров, состоящего в первой очереди из четырёх мультиплексоров "1 из 16"?

Сколько нужно мультиплексоров на 2 адресных входа для построения схемы "1 из 32":

Выделите ИМС информационного объёма 512 байт

Выберите дешифратор, необходимый для выбора ИМС указанного типа памяти в схеме информационного объёма 16К байт.

Найдите соответствие между названием ИМС и обозначением функции, которую она выполняет?
ПЗУ.
ОЗУ.
Мультиплексор.
Сумматор.

Выберите тип триггера, соответствующий заданной схеме

Выберите словесное описание дешифратора для функциональной схемы:

Выделите названия типов ЗУ, которые могут быть только полупроводниковыми:

Сколько транзисторов содержит 3-входовая схема ИЛИ-НЕ технологии nМОП?

Выбрать таблицу истинности, соответствующую канонической сумме минтермов $y=\overline{a}\overline{b}c+a\overline{b}\overline{c}+a\overline{b}c+ab\overline{c}+abc$

Сколько ИМС указанного вида нужно соединить для обеспечения адресации к 2К одноразрядным числам?

Найдите соответствие между УГО (функция ИМС не показана) и обозначением функции, которую она выполняет?

Какая функция ИМС соответствует схеме

Выберите правильный результат сложения в дополнительном коде
₊ 1. 1 0 1 1 0 0
0. 1 0 0 1 1 0
?. ? ? ? ? ? ?

Сколько информации можно записать в ИМС памяти

Найдите соответствие между УГО (функция ИМС не показана) и обозначением функции, которую она выполняет?

Выберите таблицу истинности, соответствующую УГО триггера:

Выберите тип дешифратора по УГО:

Выделите информационные объёмы для хранения 2К бит

Выберите УГО дешифратора на 4 входа с прямыми входами и инверсными выходами:

Выберите десятичный код, соответствующий восьмеричному коду 05.

Выберите правильный результат двоичного сложения
₊ 1 0 1 1 1 1
1 0 0 0 1 1
? ? ? ? ? ? ?

Выберите описание дешифратора, необходимого для адресации восьми 4-разрядных регистров:

Выберите УГО, соответствующее таблице истинности дешифратора:
Входные сигналы Выходные сигналы
$\overline{а_{4}}$ $\overline{а_{2}}$ $\overline{а_{1}}$ ${Q_{7}}$ ${Q_{6}}$ ${Q_{5}}$ ${Q_{4}}$ ${Q_{3}}$ ${Q_{2}}$ ${Q_{1}}$ ${Q_{0}}$
1 1 1 0 0 0 0 0 0 0 1
1 1 0 0 0 0 0 0 0 1 0
1 0 1 0 0 0 0 0 1 0 0
1 0 0 0 0 0 0 1 0 0 0
0 1 1 0 0 0 1 0 0 0 0
0 1 0 0 0 1 0 0 0 0 0
0 0 1 0 1 0 0 0 0 0 0
0 0 0 1 0 0 0 0 0 0 0

Какое словесное описание соответствует условному графическому обозначению

Сколько информации можно зхранить в ИМС памяти

Выделите таблицу истинности, соответствующую схеме ПЗУ

Напишите логическое выражение для схемы:

Выберите схему, соответствующую логическому выражению $y=\overline{ab+\overline{b}c}$

Выбрать правильную таблицу истинности для выражения: $y=ab+\overline{b}c+ab\overline{c}+a\overline{b}c$

Выбрать выражения, соответствующие таблице истинности:
a b c y
0 0 0 1
0 0 1 1
0 1 0 1
0 1 1 0
1 0 0 0
1 0 1 1
1 1 0 0
1 1 1 0

Для заданной схемы выбрать соответствующую таблицу истинности

Выбрать схемы, соответствующие таблице истинности
a b c y
0 0 0 1
0 0 1 0
0 1 0 0
0 1 1 0
1 0 0 1
1 0 1 1
1 1 0 0
1 1 1 1

Выбрать минимальное логическое выражение, соответствующее карте Карно
bc
10 00 01 11
a 0 1 1 1 1
1 0 1 0 0

Выбрать карту Карно, соответствующую минимальному логическому выражению

Выберите таблицу истинности, соответствующую дешифратору на два входа с прямыми входами и выходами:

Выберите УГО, соответствующее таблице истинности дешифратора:
Входные сигналы Выходные сигналы
$а_{4}$ $а_{2}$ $а_{1}$ $\overline{Q_{7}}$ $\overline{Q_{6}}$ $\overline{Q_{5}}$ $\overline{Q_{4}}$ $\overline{Q_{3}}$ $\overline{Q_{2}}$ $\overline{Q_{1}}$ $\overline{Q_{0}}$
0 0 0 1 1 1 1 1 1 1 0
0 0 1 1 1 1 1 1 1 0 1
0 1 0 1 1 1 1 1 0 1 1
0 1 1 1 1 1 1 0 1 1 1
1 0 0 1 1 1 0 1 1 1 1
1 0 1 1 1 0 1 1 1 1 1
1 1 0 1 0 1 1 1 1 1 1
1 1 1 0 1 1 1 1 1 1 1

Выберите таблицу истинности для УГО дешифратора:

Выберите тип дешифратора по таблице истинности:
Входы Выходы
$\overline {a_{8}}$ $\overline {a_{4}}$ $\overline {a_{2}}$ $\overline {a_{1}}$ $\overline{Q_{15}}$ $\overline{Q_{14}}$ $\overline{Q_{13}}$ $\overline{Q_{12}}$ $\overline{Q_{11}}$ $\overline{Q_{10}}$ $\overline{Q_{9}}$ $\overline{Q_{8}}$ $\overline{Q_{7}}$ $\overline{Q_{6}}$ $\overline{Q_{5}}$ $\overline{Q_{4}}$ $\overline{Q_{3}}$ $\overline{Q_{2}}$ $\overline{Q_{1}}$ $\overline{Q_{0}}$
0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
0 0 0 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1
0 0 1 0 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1
0 0 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1
0 1 0 0 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1
0 1 0 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1
0 1 1 0 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1
0 1 1 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1
1 0 0 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1
1 0 0 1 1 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1
1 0 1 0 1 1 1 1 1 1 1 1 1 1 0 1 1 1 1 1
1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 1 1 1
1 1 0 0 1 1 1 1 1 1 1 1 1 1 1 1 0 1 1 1
1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 1
1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0

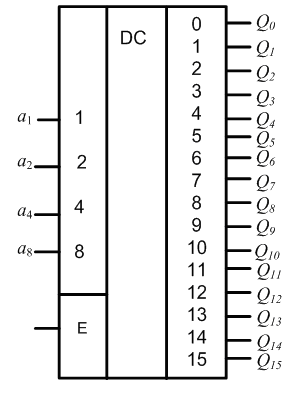

Выберите УГО для функциональной схемы дешифратора:

Выберите словесное описание дешифратора для функциональной схемы:

Сколько входных линий будет у каскада дешифраторов, содержащего в выходной очереди 2 дешифратора на 5 входов?

Сколько выходных линий будет у каскада дешифраторов, содержащего 2 очереди, если на дешифраторы каждой очереди подключаются по 4 входных сигнала?

Сколько очередей будет содержать каскад на 16 выходов, если в нашем распоряжении только 3-входовые дешифраторы?

Сколько очередей будет содержать каскад на 7 входов, если в нашем распоряжении только дешифраторы на 8 выходов?

Сколько всего дешифраторов содержит каскад на 5 входов, построенный на базе 3-входовых дешифраторов?

Сколько всего дешифраторов содержит каскад на 16 выходов, построенный на базе 3-входовых дешифраторов?

Какова разрядность базового дешифратора, если каскад на 8 входных линий состоит из трёх очередей?

Какова разрядность базового дешифратора, если каскад на 64 выхода состоит из трёх очередей?

Выберите фрагмент таблицы истинности, соответствующий мультиплексору на восемь информационных входов:

Выберите УГО, соответствующее фрагменту таблицы истинности мультиплексора:
А2 А1 А0 Y
0 0 0 D0
0 0 1 D1
0 1 0 D2
0 1 1 D3
1 0 0 D4
1 0 1 D5
1 1 0 D6
1 1 1 D7

Выберите таблицу истинности для УГО мультиплексора :

Выберите УГО мультиплексора на 2 адресных входа с инверсным разрешающим входом:

Выберите УГО мультиплексора "1 из 8" с прямым разрешающим сигналом:

Сколько информационных линий будет у каскада мультиплексоров, состоящего в первой очереди из двух мультиплексоров "1 из 16"?

Выберите таблицу истинности, соответствующую RS-триггеру в базисе ИЛИ-НЕ:

Найдите соответствие названий триггеров и их УГО:
RS-триггер в базисе ИЛИ-НЕ.
RS-триггер в базисе И-НЕ.
Синхронный RS-триггер.
D-триггер.

Выберите тип триггера по УГО:

Выберите УГО RS-триггера в базисе И-НЕ:

Выберите тип триггера по его таблице истинности
Управляющие сигналы Состояние выходов Режим работы
$\overline{S}$ $\overline{R}$ $\overline{Q}$
0 0 0 0 Неустойчивое состояние
0 1 1 0 Установка триггера
1 0 0 1 Сброс триггера
1 1 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации

Выберите УГО триггера по его таблице истинности
Управляющие сигналы Состояние выходов Режим работы
$\overline{Q}$
0 0 0 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
0 0 1
0 1 0
0 1 1
1 0 0 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
1 0 1 0 1 Сброс триггера
1 1 0 1 0 Установка триггера
1 1 1 0 0 Неустойчивое состояние

Выберите тип триггера, соответствующий заданной схеме

Выберите таблицу истинности, соответствующую УГО регистра

Выбрать УГО регистра по таблице истинности
Режим работы
1 $\overline{D0}…\overline{D3}$ Передача инверсной информации
0 $\overline{D0_{i-1}}…\overline{D3_{i-1}}$ Хранение ранее записанной инверсной информации

Найдите соответствие таблиц истинности регистров и их УГО:

$\overline{C}$ Режим работы
0 $\overline{D0}…\overline{D7}$ Передача инверсной информации
1 $\overline{D0_{i-1}}…\overline{D7_{i-1}}$ Хранение ранее записанной инверсной информации
Режим работы
1 $\overline{D0}…\overline{D7}$ Передача инверсной информации
0 $\overline{D0_{i-1}}…\overline{D7_{i-1}}$ Хранение ранее записанной инверсной информации
Режим работы
1 Передача информации
0 $D0_{i-1}…D7_{i-1}$ Хранение ранее записанной информации
\overline{C} Режим работы
1 Хранение ранее записанной информации
0 $D0_{i-1}…D7_{i-1}$ Передача информации

Найдите соответствие УГО ИМС и их таблиц истинности:
Таблица 1
Управляющие сигналы Состояние выходов Режим работы
$\overline{Q}$
0 0 0 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
0 0 1
0 1 0
0 1 1
1 0 0 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
1 0 1 0 1 Сброс триггера
1 1 0 1 0 Установка триггера
1 1 1 0 0 Неустойчивое состояние
Таблица 2
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1
Таблица 3
Режим работы
1 Передача информации
0 $D0_{i-1}…D3_{i-1}$ Хранение ранее записанной информации
Таблица 4
Входы Выходы
$а_{2}$ $а_{1}$ $Q_{3}$ $Q_{2}$ $Q_{1}$ $Q_{0}$
0 0 0 0 0 1
0 1 0 0 1 0
1 0 0 1 0 0
1 1 1 0 0 0

Найдите соответствие УГО ИМС и их словесного описания:

Выберите дешифратор, необходимый для адресации восьми 16-разрядных регистров:

Выберите описание дешифратора, необходимого для адресации четырёх 8-разрядных регистров:

Сколько 16-разрядных регистров будет в схеме СОЗУ на восемь 16-разрядных чисел?

Найдите соответствие между названием ИМС и обозначением функции, которую она выполняет?
Триггер.
Сумматор.
Счетчик.
Дешифратор.

Какая функция ИМС соответствует схеме

Какое словесное описание соответствует условному графическому обозначению (функция ИМС не показана)

Найдите соответствие между УГО (функция ИМС не показана) и обозначением функции, которую она выполняет

Какому десятичному коду соответствует код $Q_{4}Q_{2}Q_{1}$ , вызывающий в приведенной схеме выдачу сигнала переноса ?

Какова сумма на выходе сумматора?

Укажите правильные коды на выходе сумматора

Укажите код максимальной суммы на выходе сумматора

Укажите код минимальной суммы на выходе сумматора

Какое словесное описание соответствует условному графическому обозначению

Найдите соответствие между УГО (функция ИМС не показана) и обозначением функции, которую она выполняет

Сколько информации можно записать в ИМС памяти

Какой максимальный код адреса можно подать на адресные входы ИМС памяти

Найдите соответствие функционального обозначения и словесного описания
ROM
CS
DO
RD

Запоминающий элемент статического ОЗУ - это

Какая из записей числа может быть воспринята как восьмеричный код?

Выберите десятичный код, соответствующий двоичному коду 100110.

Выберите десятичный код, соответствующий восьмеричному коду 10.

Выберите двоичный код, соответствующий десятичному числу 33.

Выберите запись дополнительного кода, соответствующую десятичному числу (-33).

Выберите правильный результат двоичного вычитания
_- 1 1 0 1 1 1
1 0 0 0 1 1
? ? ? ? ? ?

Выберите десятичный код результата сложения в дополнительном коде
₊ 1. 1 0 1 0 0 0
1. 1 1 1 1 1 1
?. ? ? ? ? ? ?

Выделите таблицу истинности, соответствующую схеме масочного ПЗУ

Выделите таблицу истинности, соответствующую схеме ПЗУ

Сколько информации можно хранить в ИМС памяти

Выделите ИМС информационного объёма 1К байт

Каков информационный объём ИМС памяти

Выделите информационные объёмы для хранения 1К бит

Сколько ИМС указанного вида нужно соединить для обеспечения возможности работы с 8-разрядными числами?

Выберите дешифратор для адресации к двум ИМС памяти.

Выберите дешифратор, необходимый для выбора ИМС памяти в схеме информационного объёма 1К байт, состоящей из ИМС объёмом 128 байт каждая.

Выберите такой объём ИМС памяти, чтобы для их адресации в схеме памяти информационного объёма 4К байт было достаточно указанного типа дешифратора.

Выберите такой тип ИМС памяти, чтобы для их адресации в схеме памяти информационного объёма 64К байт было достаточно указанного типа дешифратора.

Найдите соответствие ИМС дешифратора и УГО ПЗУ, которые необходимы для синтеза схемы памяти объёмом 16К байт:

Сколько транзисторов содержит 3-входовая схема ИЛИ-НЕ технологии КМОП?

Сколько много-эмиттерных транзисторов содержит 3-входовая схема ИЛИ-НЕ ТТЛ?

Выберите правильное название технологии для схемы логического элемента

Выберите правильное логического элемента для заданной схемы

Выберите тип буферной части логического элемента для заданной схемы

Найдите соответствие схемы и названия логического элемента

Выберите схему инвертора КМОП

Выберите УГО для функциональной схемы дешифратора:

Выберите таблицу истинности для УГО дешифратора:

Выбрать правильную таблицу истинности для выражения: $y=\overline{b}\overline{c}+\overline{c}+a\overline{b}+ab$

Сколько нужно мультиплексоров на 3 адресных входа для построения схемы "1 из 32":

Найдите соответствие функционального обозначения и словесного описания
RAM
CS
DI
WR

Выберите таблицу истинности для УГО триггера:

Выберите правильное логического элемента для заданной схемы

Выберите десятичный код результата сложения в дополнительном коде
₊ 1. 1 0 1 1 0 0
1. 1 1 0 1 1 1
?. ? ? ? ? ? ?

Выберите тип триггера по его таблице истинности
Управляющие сигналы Состояние выходов Режим работы
$\overline{Q}$
0 0 0 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
0 0 1
0 1 0
0 1 1
1 0 0 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
1 0 1 0 1 Сброс триггера
1 1 0 1 0 Установка триггера
1 1 1 0 0 Неустойчивое состояние

Какова разрядность базового дешифратора, если каскад на 16 выходов состоит из двух очередей?

Выберите схему, соответствующую логическому выражению $y=(\overline{a}+b)\& \overline{c}$

Выберите таблицу истинности, соответствующую УГО регистра

Запоминающий элемент динамического ОЗУ - это

Выберите тип дешифратора по УГО:

Выберите УГО для функциональной схемы дешифратора:

Выберите правильный результат двоичного сложения
₊ 1 0 1 1 0 0
1 1 0 0 1 1
? ? ? ? ? ? ?

Сколько ИМС указанного вида нужно соединить для обеспечения возможности работы с 8-разрядными числами?

Сколько очередей будет содержать каскад на 32 выхода, если в нашем распоряжении только 2-входовые дешифраторы?

Какова разрядность базового дешифратора, если каскад на 9 входных линий состоит из трёх очередей?

Сколько всего дешифраторов содержит каскад на 8 выходов, построенный на базе одно-входовых дешифраторов?

Напишите логическое выражение для схемы:

Укажите код максимальной суммы на выходе сумматора

Какая из записей числа может быть воспринята как двоичный код?

Выбрать схемы, соответствующие таблице истинности
a b c y
0 0 0 0
0 0 1 0
0 1 0 0
0 1 1 0
1 0 0 1
1 0 1 0
1 1 0 1
1 1 1 1

Выберите словесное описание дешифратора для функциональной схемы:

Сколько входных линий будет у каскада дешифраторов, содержащего в выходной очереди 2 дешифратора на 4 входа?

Выберите схему, соответствующую логическому выражению $y=\overline{\overline{a}b+\overline{c}}$

Выбрать правильную таблицу истинности для выражения: $y=a\overline{b}c+\overline{b}\overline{c}+a\overline{b}+abc$

Выбрать выражения, соответствующие таблице истинности:
a b c y
0 0 0 1
0 0 1 1
0 1 0 0
0 1 1 0
1 0 0 0
1 0 1 1
1 1 0 0
1 1 1 0

Для заданной схемы выбрать соответствующую таблицу истинности

Выбрать минимальное логическое выражение, соответствующее карте Карно
bc
10 00 01 11
a 0 1 0 1 1
1 1 0 0 1

Выберите таблицу истинности, соответствующую дешифратору на два входа с прямыми входами и инверсными выходами:

Выберите тип дешифратора по УГО:

Выберите УГО дешифратора на 2 входа с инверсными входами и выходами:

Сколько выходных линий будет у каскада дешифраторов, содержащего 4 очереди, если на дешифраторы каждой очереди подключаются по 2 входных сигнала?

Сколько всего дешифраторов содержит каскад на 6 входов, построенный на базе 4-входовых дешифраторов?

Сколько всего дешифраторов содержит каскад на 32 выхода, построенный на базе 3-входовых дешифраторов?

Какова разрядность базового дешифратора, если каскад на 32 выхода состоит из трёх очередей?

Выберите фрагмент таблицы истинности, соответствующий мультиплексору на два информационных входа:

Выберите УГО, соответствующее фрагменту таблицы истинности мультиплексора
А2 А1 А0 Y
0 0 0 D0
0 0 1 D1
0 1 0 D2
0 1 1 D3
1 0 0 D4
1 0 1 D5
1 1 0 D6
1 1 1 D7

Выберите тип мультиплексора по УГО:

Сколько нужно мультиплексоров на 4 адресных входа для построения схемы "1 из 64":

Выберите таблицу истинности, соответствующую синхронному RS-триггеру:

Найдите соответствие таблиц истинности триггеров и их УГО:
Управляющие сигналы Состояние выходов Режим работы
$\overline{Q}$
0 0 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
0 1 0 1 Сброс триггера
1 0 1 0 Установка триггера
1 1 0 0 Неустойчивое состояние
Управляющие сигналы Состояние выходов Режим работы
$\overline{S}$ $\overline{R}$ $\overline{Q}$
0 0 0 0 Неустойчивое состояние
0 1 1 0 Установка триггера
1 0 0 1 Сброс триггера
1 1 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
Управляющие сигналы Состояние выходов Режим работы
$\overline{Q}$
0 0 0 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
0 0 1
0 1 0
0 1 1
1 0 0 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
1 0 1 0 1 Сброс триггера
1 1 0 1 0 Установка триггера
1 1 1 0 0 Неустойчивое состояние
Управляющие сигналы Состояние выходов Режим работы
$\overline{Q}$
0 0 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
0 1 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
1 0 0 1 Сброс триггера
1 1 1 0 Установка триггера

Выберите таблицу истинности, соответствующую УГО триггера

Выберите тип мультиплексора по УГО:

Выберите УГО триггера по его таблице истинности
Управляющие сигналы Состояние выходов Режим работы
$\overline{S}$ $\overline{R}$ $\overline{Q}$
0 0 0 0 Неустойчивое состояние
0 1 1 0 Установка триггера
1 0 0 1 Сброс триггера
1 1 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации

Найдите соответствие таблиц истинности регистров и их УГО:

$\overline{C}$ $\overline{Q0}…\overline{Q7}$ Режим работы
0 $\overline{D0}…\overline{D7}$ Передача информации
1 $\overline{D0_{i-1}}…\overline{D7_{i-1}}$ Хранение ранее записанной информации
Режим работы
1 $\overline{D0}…\overline{D7}$ Передача информации
0 $\overline{D0_{i-1}}…\overline{D7_{i-1}}$ Хранение ранее записанной информации
$\overline{Q0}…\overline{Q7}$ Режим работы
1 Передача инверсной информации
0 $D0_{i-1}…D7_{i-1}$ Хранение ранее записанной инверсной информации
$\overline{C}$ $\overline{Q0}…\overline{Q7}$ Режим работы
1 Хранение ранее записанной инверсной информации
0 $D0_{i-1}…D7_{i-1}$ Передача инверсной информации

Найдите соответствие УГО ИМС и их таблиц истинности:

Найдите соответствие между названием ИМС и обозначением функции, которую она выполняет?

Какое словесное описание соответствует условному графическому обозначению (функция ИМС не показана)

Какому десятичному коду соответствует код $Q_{4}Q_{2}Q_{1}$ , вызывающий в приведенной схеме выдачу сигнала переноса ?

Какова сумма на выходе сумматора?

Запоминающий элемент ПЗУ - это

Выберите десятичный код, соответствующий двоичному коду 10000.

Выберите десятичный код, соответствующий восьмеричному коду 12.

Выберите двоичный код, соответствующий десятичному числу 17.

Выберите запись обратного кода, соответствующую десятичному числу (-33).

Выберите правильный результат сложения в дополнительном коде
₊ 1. 1 0 1 1 0 0
0. 1 1 0 1 1 1
?. ? ? ? ? ? ?

Выберите десятичный код результата сложения в дополнительном коде
₊ 1. 1 0 0 0 0 0
1. 1 1 0 1 1 1
?. ? ? ? ? ? ?

Выделите таблицу истинности, соответствующую схеме масочного ПЗУ

Выделите таблицу истинности, соответствующую схеме ПЗУ

Сколько ИМС указанного вида нужно соединить для обеспечения возможности работы с 16-разрядными числами?

Выберите дешифратор для адресации к четырём ИМС памяти.

Выберите дешифратор, необходимый для выбора ИМС указанного типа памяти в схеме информационного объёма 16К байт.

Найдите соответствие ИМС дешифратора и УГО ПЗУ, которые необходимы для синтеза схемы памяти объёмом 2К байт:

Сколько транзисторов содержит 3-входовая схема И-НЕ технологии КМОП?

Сколько транзисторов содержит 3-входовая схема И-НЕ технологии nМОП?

Сколько много-эмиттерных транзисторов содержит 3-входовая схема И-НЕ ТТЛ?

Выберите правильное название технологии для схемы логического элемента

Выберите тип буферной части логического элемента для заданной схемы

Выберите схему инвертора nМОП

Выберите тип триггера, соответствующий заданной схеме

Выберите такой тип ИМС памяти, чтобы для их адресации в схеме памяти информационного объёма 16К байт было достаточно указанного типа дешифратора.

Выбрать УГО регистра по таблице истинности
$\overline{C}$ Режим работы
0 $\overline{D0}…\overline{D3}$ Передача инверсной информации
1 $\overline{D0_{i-1}}…\overline{D3_{i-1}}$ Хранение ранее записанной инверсной информации

Укажите правильные коды на выходе сумматора

Сколько информации можно хранить в ИМС памяти

Найдите соответствие между названием ИМС и обозначением функции, которую она выполняет?
ПЗУ.
Регистр.
Счетчик.
ОЗУ

Выберите дешифратор, необходимый для выбора ИМС памяти в схеме информационного объёма 2К байт, состоящей из ИМС объёмом 512 байт каждая.

Выбрать таблицу истинности, соответствующую канонической сумме минтермов $y=\overline{a}\overline{b}\overline{c}+\overline{a}b\overline{c}+\overline{a}\overline{b}c+abc+a\overline{b}c$

Выбрать максимальное логическое выражение, соответствующее таблице истинности
a b c y
0 0 0 1
0 0 1 1
0 1 0 1
0 1 1 0
1 0 0 1
1 0 1 0
1 1 0 0
1 1 1 0

Выбрать схемы, соответствующие таблице истинности
a b c y
0 0 0 1
0 0 1 0
0 1 0 1
0 1 1 1
1 0 0 1
1 0 1 0
1 1 0 0
1 1 1 0

Выберите правильное логического элемента для заданной схемы

Напишите логическое выражение для схемы:

Выберите правильный результат сложения в дополнительном коде
₊ 1. 1 0 1 1 0 1
0. 1 1 0 1 1 1
?. ? ? ? ? ? ?

Выбрать УГО регистра по таблице истинности
Режим работы
1 Передача информации
0 $D0_{i-1}…D3_{i-1}$ Хранение ранее записанной информации

Найдите соответствие между названием ИМС и обозначением функции, которую она выполняет?
Дешифратор.
Регистр.
Мультиплексор.
Сумматор.

Выделите ИМС информационного объёма 2К байт

Сколько информации можно записать в ИМС памяти

Сколько 4-разрядных регистров будет в схеме СОЗУ на восемь 1-байтовых чисел?

Выберите дешифратор, необходимый для адресации шестнадцати 8-разрядных регистров:

Выбрать минимальное логическое выражение, соответствующее карте Карно
bc
10 00 01 11
a 0 0 0 1 1
1 1 1 1 1

Выберите тип дешифратора по таблице истинности:
Входы Выходы
$a_{8}$ $a_{4}$ $a_{2}$ $a_{1}$ $\overline{Q_{15}}$ $\overline{Q_{14}}$ $\overline{Q_{13}}$ $\overline{Q_{12}}$ $\overline{Q_{11}}$ $\overline{Q_{10}}$ $\overline{Q_{9}}$ $\overline{Q_{8}}$ $\overline{Q_{7}}$ $\overline{Q_{6}}$ $\overline{Q_{5}}$ $\overline{Q_{4}}$ $\overline{Q_{3}}$ $\overline{Q_{2}}$ $\overline{Q_{1}}$ $\overline{Q_{0}}$
0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0
0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1
0 0 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 1
0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 1 1
0 1 0 0 1 1 1 1 1 1 1 1 1 1 1 0 1 1 1 1
0 1 0 1 1 1 1 1 1 1 1 1 1 1 0 1 1 1 1 1
0 1 1 0 1 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1
0 1 1 1 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1
1 0 0 0 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1
1 0 0 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1
1 0 1 0 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1
1 0 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1
1 1 0 0 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1
1 1 0 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1
1 1 1 0 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1
1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

Сколько очередей будет содержать каскад на 64 выхода, если в нашем распоряжении только 2-входовые дешифраторы?

Выберите фрагмент таблицы истинности, соответствующий мультиплексору на четыре информационных входа:

Выберите тип мультиплексора по УГО:

Выберите УГО мультиплексора на 4 адресных входа с прямым разрешающим сигналом:

Выберите таблицу истинности, соответствующую RS-триггеру в базисе И-НЕ:

Найдите соответствие таблиц истинности триггеров и их словесного описания:
Управляющие сигналы Состояние выходов Режим работы
$\overline{Q}$
0 0 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
0 1 0 1 Сброс триггера
1 0 1 0 Установка триггера
1 1 0 0 Неустойчивое состояние
Управляющие сигналы Состояние выходов Режим работы
$\overline{S}$ $\overline{R}$ $\overline{Q}$
0 0 0 0 Неустойчивое состояние
0 1 1 0 Установка триггера
1 0 0 1 Сброс триггера
1 1 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
Управляющие сигналы Состояние выходов Режим работы
$\overline{Q}$
0 0 0 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
0 0 1
0 1 0
0 1 1
1 0 0 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
1 0 1 0 1 Сброс триггера
1 1 0 1 0 Установка триггера
1 1 1 0 0 Неустойчивое состояние
Управляющие сигналы Состояние выходов Режим работы
$\overline{Q}$
0 0 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
0 1 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
1 0 0 1 Сброс триггера
1 1 1 0 Установка триггера

Выберите УГО триггера по его таблице истинности
Управляющие сигналы Состояние выходов Режим работы
$\overline{Q}$
0 0 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
0 1 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
1 0 0 1 Сброс триггера
1 1 1 0 Установка триггера

Найдите соответствие таблиц истинности регистров и их УГО:
$\overline{C}$ Режим работы
0 $\overline{D0}…\overline{D3}$ Передача инверсной информации
1 $\overline{D0_{i-1}}…\overline{D3_{i-1}}$ Хранение ранее записанной инверсной информации
Режим работы
1 $\overline{D0}…\overline{D3}$ Передача инверсной информации
0 $\overline{D0_{i-1}}…\overline{D3_{i-1}}$ Хранение ранее записанной инверсной информации

Режим работы
1 Передача информации
0 $D0_{i-1}…D3_{i-1}$ Хранение ранее записанной информации
$\overline{C}$ Режим работы
1 Хранение ранее записанной информации
0 $D0_{i-1}…D3_{i-1}$ Передача информации

Найдите соответствие УГО ИМС и их таблиц истинности:

Найдите соответствие УГО ИМС и их словесного описания:

Выберите описание дешифратора, необходимого для адресации двух 32-разрядных регистров:

Сколько 8-разрядных регистров будет в схеме СОЗУ на восемь 16-разрядных чисел?

Какое словесное описание соответствует условному графическому обозначению (функция ИМС не показана)

Укажите код минимальной суммы на выходе сумматора

Найдите соответствие между названием ИМС и обозначением функции, которую она выполняет?
ОЗУ
Сумматор.
ПЗУ.
Дешифратор.

Выделите правильные названия типов ЗУ:

Какой максимальный код адреса можно подать на адресные входы ИМС памяти

Выделите таблицу истинности, соответствующую схеме ПЗУ

Выделите информационные объёмы для хранения 4К бит

Сколько ИМС указанного вида нужно соединить для обеспечения адресации к 512 одноразрядным числам?

Выберите дешифратор, необходимый для выбора ИМС памяти в схеме информационного объёма 1К байт, состоящей из ИМС объёмом 256 байт каждая.

Выберите дешифратор, необходимый для выбора ИМС указанного типа памяти в схеме информационного объёма 2К байт.

Выберите такой объём ИМС памяти, чтобы для их адресации в схеме памяти информационного объёма 16К байт было достаточно указанного типа дешифратора.

Выберите такой тип ИМС памяти, чтобы для их адресации в схеме памяти информационного объёма 32К байт было достаточно указанного типа дешифратора.

Сколько транзисторов содержит инвертор технологии nМОП?

Выберите тип буферной части логического элемента для заданной схемы

Найдите соответствие схемы и названия логического элемента

Выберите схему инвертора ТТЛ

Выберите таблицу истинности для УГО дешифратора:

Найдите соответствие УГО ИМС и их таблиц истинности:

Выберите запись прямого кода, соответствующую десятичному числу (-33).

Выбрать таблицу истинности, соответствующую канонической сумме минтермов $y=ab\overline{c}+a\overline{b}c+\overline{a}b\overline{c}+\overline{a}\overline{b}c+abc$

Сколько выходных линий будет у каскада дешифраторов, содержащего 3 очереди, если на дешифраторы каждой очереди подключаются по 3 входных сигнала?

Укажите код минимальной суммы на выходе сумматора

Выберите УГО, соответствующее фрагменту таблицы истинности мультиплексора
А4 А2 А1 А0 Y
0 0 0 0 D0
0 0 0 1 D1
0 0 1 0 D2
0 0 1 1 D3
0 1 0 0 D4
0 1 0 1 D5
0 1 1 0 D6
0 1 1 1 D7
1 0 0 0 D8
1 0 0 1 D9
1 0 1 0 D10
1 0 1 1 D11
1 1 0 0 D12
1 1 0 1 D13
1 1 1 0 D14
1 1 1 1 D15

Выберите УГО D-триггера:

Выбрать карту Карно, соответствующую минимальному логическому выражению $y=\overline{a}\overline{b}c + a$

Выберите таблицу истинности, соответствующую УГО регистра

Найдите соответствие между УГО (функция ИМС не показана) и обозначением функции, которую она выполняет

Выбрать максимальное логическое выражение, соответствующее таблице истинности
a b c y
0 0 0 0
0 0 1 1
0 1 0 1
0 1 1 0
1 0 0 0
1 0 1 1
1 1 0 1
1 1 1 0

Выбрать карту Карно, соответствующую минимальному логическому выражению $y=a+\overline{b}c$

Выберите таблицу истинности, соответствующую дешифратору на два входа с инверсными входами и прямыми выходами:

Выберите тип дешифратора по таблице истинности:
Входы Выходы
$\overline {a_{8}}$ $\overline {a_{4}}$ $\overline {a_{2}}$ $\overline {a_{1}}$ ${Q_{15}}$ ${Q_{14}}$ ${Q_{13}}$ ${Q_{12}}$ ${Q_{11}}$ ${Q_{10}}$ ${Q_{9}}$ ${Q_{8}}$ ${Q_{7}}$ ${Q_{6}}$ ${Q_{5}}$ ${Q_{4}}$ ${Q_{3}}$ ${Q_{2}}$ ${Q_{1}}$ ${Q_{0}}$
0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
0 0 0 1 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0
0 0 1 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0
0 0 1 1 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0
0 1 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0
0 1 0 1 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0
0 1 1 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0
0 1 1 1 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0
1 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0
1 0 0 1 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0
1 0 1 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0
1 0 1 1 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0
1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0
1 1 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0
1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0
1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1

Выберите УГО дешифратора на 3 входа с прямыми входами и выходами:

Сколько очередей будет содержать каскад на 4 входа, если в нашем распоряжении только дешифраторы на 4 выхода?

Какова разрядность базового дешифратора, если каскад на 6 входных линий состоит из трёх очередей?

Выберите УГО мультиплексора "1 из 4" с прямым разрешающим сигналом:

Выберите тип триггера по его таблице истинности
Управляющие сигналы Состояние выходов Режим работы
$\overline{Q}$
0 0 $Q_{i-1}$ $\overline{Q}_{i-1}$ Хранение ранее записанной информации
0 1 0 1 Сброс триггера
1 0 1 0 Установка триггера
1 1 0 0 Неустойчивое состояние

Какая функция ИМС соответствует схеме

Укажите код максимальной суммы на выходе сумматора

Найдите соответствие функционального обозначения и словесного описания
RAM
ROM
DI
RD

Выберите десятичный код, соответствующий двоичному коду 110011.

Выделите таблицу истинности, соответствующую схеме масочного ПЗУ

Каков информационный объём ИМС памяти

Выберите дешифратор для адресации к восьми ИМС памяти.

Сколько транзисторов содержит инвертор технологии КМОП?

Найдите соответствие схемы и названия логического элемента

Выделите таблицу истинности, соответствующую схеме ПЗУ

Каков информационный объём ИМС памяти

Какой максимальный код адреса можно подать на адресные входы ИМС памяти

Выбрать выражения, соответствующие таблице истинности:
a b c y
0 0 0 0
0 0 1 0
0 1 0 1
0 1 1 1
1 0 0 1
1 0 1 1
1 1 0 0
1 1 1 0

Выберите двоичный код, соответствующий десятичному числу 49.

Сколько очередей будет содержать каскад на 5 входов, если в нашем распоряжении только дешифраторы на 4 выхода?

Сколько входных линий будет у каскада дешифраторов, содержащего в выходной очереди 2 дешифратора на 6 входов?

Сколько всего дешифраторов содержит каскад на 4 входа, построенный на базе 3-входовых дешифраторов?

Выберите УГО мультиплексора на 3 адресных входа с прямым разрешающим входом:

Сколько информационных линий будет у каскада мультиплексоров, состоящего в первой очереди из восьми мультиплексоров "1 из 4"?

Выберите тип триггера по УГО:

Выберите УГО RS-триггера в базисе ИЛИ-НЕ:

Какова сумма на выходе сумматора?

Укажите правильные коды на выходе сумматора

Выделите правильные названия способов доступа к запоминающим элементам ЗУ:

Выделите таблицу истинности, соответствующую схеме ПЗУ

Выберите УГО мультиплексора "1 из 16" с прямым разрешающим сигналом:

Выберите УГО, соответствующее таблице истинности дешифратора:
Входные сигналы Выходные сигналы
$\overline{а_{4}}$ $\overline{а_{2}}$ $\overline{а_{1}}$ $\overline{Q_{7}}$ $\overline{Q_{6}}$ $\overline{Q_{5}}$ $\overline{Q_{4}}$ $\overline{Q_{3}}$ $\overline{Q_{2}}$ $\overline{Q_{1}}$ $\overline{Q_{0}}$
1 1 1 1 1 1 1 1 1 1 0
1 1 0 1 1 1 1 1 1 0 1
1 0 1 1 1 1 1 1 0 1 1
1 0 0 1 1 1 1 0 1 1 1
0 1 1 1 1 1 0 1 1 1 1
0 1 0 1 1 0 1 1 1 1 1
0 0 1 1 0 1 1 1 1 1 1
0 0 0 0 1 1 1 1 1 1 1

Какое словесное описание соответствует условному графическому обозначению

Для заданной схемы выбрать соответствующую таблицу истинности

Сколько ИМС указанного вида нужно соединить для обеспечения адресации к 16К одноразрядным числам?

Выберите правильное название технологии для схемы логического элемента

Выделите таблицу истинности, соответствующую схеме ПЗУ

Какая из записей числа может быть воспринята только как шестнадцатеричный код?

Выберите правильный результат двоичного сложения
₊ 1 0 1 1 0 0
1 1 0 1 1 1
? ? ? ? ? ? ?

Выберите правильный результат двоичного вычитания
_- 1 0 1 1 1 1
1 0 0 0 1 1
? ? ? ? ? ?

Сколько много-эмиттерных транзисторов содержит схема инвертора ТТЛ?

Какому десятичному коду соответствует код $Q_{4}Q_{2}Q_{1}$ , вызывающий в приведенной схеме выдачу сигнала переноса ?

Выберите такой объём ИМС памяти, чтобы для их адресации в схеме памяти информационного объёма 16К байт было достаточно указанного типа дешифратора.

Выберите правильный результат двоичного вычитания
_- 1 1 0 1 0 0
1 0 0 0 1 1
? ? ? ? ? ?

Основы цифровой техники - ответы

Выбрать максимальное логическое выражение, соответствующее таблице истинностиabcy00010010010101101001101111001110

Выберите дешифратор, необходимый для адресации двух 16-разрядных регистров:

Выберите тип мультиплексора по УГО:

Сколько информационных линий будет у каскада мультиплексоров, состоящего в первой очереди из четырёх мультиплексоров "1 из 16"?

Сколько нужно мультиплексоров на 2 адресных входа для построения схемы "1 из 32":

Выделите ИМС информационного объёма 512 байт

Выберите дешифратор, необходимый для выбора ИМС указанного типа памяти в схеме информационного объёма 16К байт.

Найдите соответствие между названием ИМС и обозначением функции, которую она выполняет?ПЗУ.ОЗУ.Мультиплексор.Сумматор.

Выберите тип триггера, соответствующий заданной схеме

Выберите словесное описание дешифратора для функциональной схемы:

Выделите названия типов ЗУ, которые могут быть только полупроводниковыми:

Сколько транзисторов содержит 3-входовая схема ИЛИ-НЕ технологии nМОП?

Выбрать таблицу истинности, соответствующую канонической сумме минтермов

Сколько ИМС указанного вида нужно соединить для обеспечения адресации к 2К одноразрядным числам?

Найдите соответствие между УГО (функция ИМС не показана) и обозначением функции, которую она выполняет?

Какая функция ИМС соответствует схеме

Выберите правильный результат сложения в дополнительном коде+1.1011000.100110?.??????

Сколько информации можно записать в ИМС памяти

Найдите соответствие между УГО (функция ИМС не показана) и обозначением функции, которую она выполняет?

Выберите таблицу истинности, соответствующую УГО триггера:

Выберите тип дешифратора по УГО:

Выделите информационные объёмы для хранения 2К бит

Выберите УГО дешифратора на 4 входа с прямыми входами и инверсными выходами:

Выберите десятичный код, соответствующий восьмеричному коду 05.

Выберите правильный результат двоичного сложения+101111 100011? ??????

Выберите описание дешифратора, необходимого для адресации восьми 4-разрядных регистров:

Выберите УГО, соответствующее таблице истинности дешифратора:Входные сигналыВыходные сигналы1110000000111000000010101000001001000000100001100010000010001000000010100000000010000000

Какое словесное описание соответствует условному графическому обозначению

Сколько информации можно зхранить в ИМС памяти

Выделите таблицу истинности, соответствующую схеме ПЗУ

Напишите логическое выражение для схемы:

Выберите схему, соответствующую логическому выражению

Выбрать правильную таблицу истинности для выражения:

Выбрать выражения, соответствующие таблице истинности:abcy00010011010101101000101111001110

Для заданной схемы выбрать соответствующую таблицу истинности

Выбрать схемы, соответствующие таблице истинностиabcy00010010010001101001101111001111

Выбрать минимальное логическое выражение, соответствующее карте Карноbc10000111a0111110100

Выбрать карту Карно, соответствующую минимальному логическому выражению

Выберите таблицу истинности, соответствующую дешифратору на два входа с прямыми входами и выходами:

Выберите УГО, соответствующее таблице истинности дешифратора:Входные сигналыВыходные сигналы0001111111000111111101010111110110111111011110011101111101110111111101011111111101111111

Выберите таблицу истинности для УГО дешифратора:

Выберите УГО для функциональной схемы дешифратора:

Выберите словесное описание дешифратора для функциональной схемы:

Сколько входных линий будет у каскада дешифраторов, содержащего в выходной очереди 2 дешифратора на 5 входов?

Сколько выходных линий будет у каскада дешифраторов, содержащего 2 очереди, если на дешифраторы каждой очереди подключаются по 4 входных сигнала?

Сколько очередей будет содержать каскад на 16 выходов, если в нашем распоряжении только 3-входовые дешифраторы?

Сколько очередей будет содержать каскад на 7 входов, если в нашем распоряжении только дешифраторы на 8 выходов?

Сколько всего дешифраторов содержит каскад на 5 входов, построенный на базе 3-входовых дешифраторов?

Сколько всего дешифраторов содержит каскад на 16 выходов, построенный на базе 3-входовых дешифраторов?

Какова разрядность базового дешифратора, если каскад на 8 входных линий состоит из трёх очередей?

Какова разрядность базового дешифратора, если каскад на 64 выхода состоит из трёх очередей?

Выберите фрагмент таблицы истинности, соответствующий мультиплексору на восемь информационных входов:

Выберите УГО, соответствующее фрагменту таблицы истинности мультиплексора:А2А1А0Y000D0001D1010D2011D3100D4101D5110D6111D7

Выберите таблицу истинности для УГО мультиплексора :

Выберите УГО мультиплексора на 2 адресных входа с инверсным разрешающим входом:

Выберите УГО мультиплексора "1 из 8" с прямым разрешающим сигналом:

Сколько информационных линий будет у каскада мультиплексоров, состоящего в первой очереди из двух мультиплексоров "1 из 16"?

Выберите таблицу истинности, соответствующую RS-триггеру в базисе ИЛИ-НЕ:

Найдите соответствие названий триггеров и их УГО:RS-триггер в базисе ИЛИ-НЕ.RS-триггер в базисе И-НЕ.Синхронный RS-триггер.D-триггер.

Выберите тип триггера по УГО:

Выберите УГО RS-триггера в базисе И-НЕ:

Выберите тип триггера, соответствующий заданной схеме

Выберите таблицу истинности, соответствующую УГО регистра

Выбрать УГО регистра по таблице истинностиРежим работы1Передача инверсной информации0Хранение ранее записанной инверсной информации

Найдите соответствие УГО ИМС и их словесного описания:

Выберите дешифратор, необходимый для адресации восьми 16-разрядных регистров:

Выберите описание дешифратора, необходимого для адресации четырёх 8-разрядных регистров:

Сколько 16-разрядных регистров будет в схеме СОЗУ на восемь 16-разрядных чисел?

Найдите соответствие между названием ИМС и обозначением функции, которую она выполняет?Триггер.Сумматор.Счетчик.Дешифратор.

Какая функция ИМС соответствует схеме

Какое словесное описание соответствует условному графическому обозначению (функция ИМС не показана)

Найдите соответствие между УГО (функция ИМС не показана) и обозначением функции, которую она выполняет

Какому десятичному коду соответствует код , вызывающий в приведенной схеме выдачу сигнала переноса ?

Какова сумма на выходе сумматора?

Укажите правильные коды на выходе сумматора

Укажите код максимальной суммы на выходе сумматора

Укажите код минимальной суммы на выходе сумматора

Какое словесное описание соответствует условному графическому обозначению

Найдите соответствие между УГО (функция ИМС не показана) и обозначением функции, которую она выполняет

Выбрать максимальное логическое выражение, соответствующее таблице истинности
a b c y
0 0 0 1
0 0 1 0
0 1 0 1
0 1 1 0
1 0 0 1
1 0 1 1
1 1 0 0
1 1 1 0

Найдите соответствие между названием ИМС и обозначением функции, которую она выполняет?
ПЗУ.
ОЗУ.
Мультиплексор.
Сумматор.

Выбрать таблицу истинности, соответствующую канонической сумме минтермов $y=\overline{a}\overline{b}c+a\overline{b}\overline{c}+a\overline{b}c+ab\overline{c}+abc$

Выберите правильный результат сложения в дополнительном коде
₊ 1. 1 0 1 1 0 0
0. 1 0 0 1 1 0
?. ? ? ? ? ? ?

Выберите правильный результат двоичного сложения
₊ 1 0 1 1 1 1
1 0 0 0 1 1
? ? ? ? ? ? ?

Выберите схему, соответствующую логическому выражению $y=\overline{ab+\overline{b}c}$

Выбрать правильную таблицу истинности для выражения: $y=ab+\overline{b}c+ab\overline{c}+a\overline{b}c$

Выбрать выражения, соответствующие таблице истинности:
a b c y
0 0 0 1
0 0 1 1
0 1 0 1
0 1 1 0
1 0 0 0
1 0 1 1
1 1 0 0
1 1 1 0

Выбрать схемы, соответствующие таблице истинности
a b c y
0 0 0 1
0 0 1 0
0 1 0 0
0 1 1 0
1 0 0 1
1 0 1 1
1 1 0 0
1 1 1 1

Выбрать минимальное логическое выражение, соответствующее карте Карно
bc
10 00 01 11
a 0 1 1 1 1
1 0 1 0 0

Выберите УГО, соответствующее фрагменту таблицы истинности мультиплексора:
А2 А1 А0 Y
0 0 0 D0
0 0 1 D1
0 1 0 D2
0 1 1 D3
1 0 0 D4
1 0 1 D5
1 1 0 D6
1 1 1 D7

Найдите соответствие названий триггеров и их УГО:
RS-триггер в базисе ИЛИ-НЕ.
RS-триггер в базисе И-НЕ.
Синхронный RS-триггер.
D-триггер.

Найдите соответствие между названием ИМС и обозначением функции, которую она выполняет?
Триггер.
Сумматор.
Счетчик.
Дешифратор.

Какому десятичному коду соответствует код $Q_{4}Q_{2}Q_{1}$ , вызывающий в приведенной схеме выдачу сигнала переноса ?

Найдите соответствие функционального обозначения и словесного описания
ROM
CS
DO
RD

Выберите правильный результат двоичного вычитания
_- 1 1 0 1 1 1
1 0 0 0 1 1
? ? ? ? ? ?

Выберите десятичный код результата сложения в дополнительном коде
₊ 1. 1 0 1 0 0 0
1. 1 1 1 1 1 1
?. ? ? ? ? ? ?

Выбрать правильную таблицу истинности для выражения: $y=\overline{b}\overline{c}+\overline{c}+a\overline{b}+ab$

Найдите соответствие функционального обозначения и словесного описания
RAM
CS
DI
WR

Выберите десятичный код результата сложения в дополнительном коде
₊ 1. 1 0 1 1 0 0
1. 1 1 0 1 1 1
?. ? ? ? ? ? ?

Выберите схему, соответствующую логическому выражению $y=(\overline{a}+b)\& \overline{c}$

Выберите правильный результат двоичного сложения
₊ 1 0 1 1 0 0
1 1 0 0 1 1
? ? ? ? ? ? ?

Выбрать схемы, соответствующие таблице истинности
a b c y
0 0 0 0
0 0 1 0
0 1 0 0
0 1 1 0
1 0 0 1
1 0 1 0
1 1 0 1
1 1 1 1

Выберите схему, соответствующую логическому выражению $y=\overline{\overline{a}b+\overline{c}}$

Выбрать правильную таблицу истинности для выражения: $y=a\overline{b}c+\overline{b}\overline{c}+a\overline{b}+abc$

Выбрать выражения, соответствующие таблице истинности:
a b c y
0 0 0 1
0 0 1 1
0 1 0 0
0 1 1 0
1 0 0 0
1 0 1 1
1 1 0 0
1 1 1 0

Выбрать минимальное логическое выражение, соответствующее карте Карно
bc
10 00 01 11
a 0 1 0 1 1
1 1 0 0 1
